Adapter B4E-M3-I sort m/M3 gevind CAT II 1000V 32A

Produktoversigt

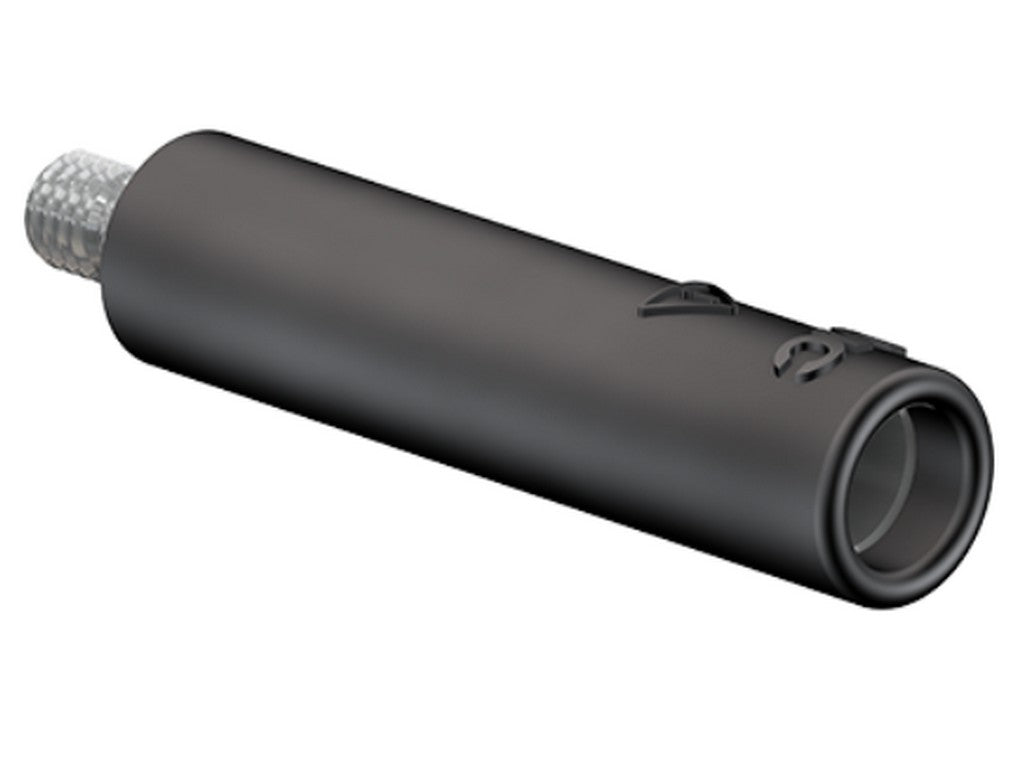

Denne isolerede skrueadapter fra STAUBLI, B4-E-M3-I, er designet som en skrue‑i adapter med ekstern gevindtilslutning til gevindhuller. Produktet har en maskinbearbejdet messingkrop og en Ø4 mm rigid kontakt i en isolator, som accepterer fjederbelastede Ø4 mm stik med rigid isolerende hylster. Soklen er udført med en intern rille, så den kan efterspændes med en skruetrækker.

Tekniske kendetegn

• Produktnavn: B4-E-M3-I
• Producent: STAUBLI
• Bemærkninger: Ekstern tråd for skrueforbindelse til gevindhuller; maskinbearbejdet messingkrop

Dokumentation og detaljer om mål og testdata findes i producentens datablad.

Se datablad fra producenten

Typiske anvendelser

B4-E-M3-I anvendes som isoleret skrue‑i adapter til at etablere en elektrisk forbindelse mellem et gevindhul og et fjederbelastet Ø4 mm stik med rigid isolerende hylster. Adapteren er specificeret som testtilbehør i henhold til IEC EN 61010-031, og kan derfor anvendes i sammenhænge hvor et sådant testtilbehør er specificeret.

Specifikationer

• Diameter af plugsystem: 4 mm
• Mærkeværdier: 600 V, CAT II, 32 A
• Overfladebehandling, elektrisk kontakt: Ni (nikkel)
• Basismateriale, elektrisk kontakt: CuZn (messing)
• Gevind: M3
• Sokkel: Ø4 mm rigid socket i isolator, accept af fjederbelastede Ø4 mm stik med rigid isolerende hylster
• Sokkel med intern rille for efterspænding med skruetrækker
• Materiale, hus: maskinbearbejdet messing
• Testtilbehør: i henhold til IEC EN 61010-031
• Producentens varenummer: 23.1031-21
