STAUBLI 01.0008

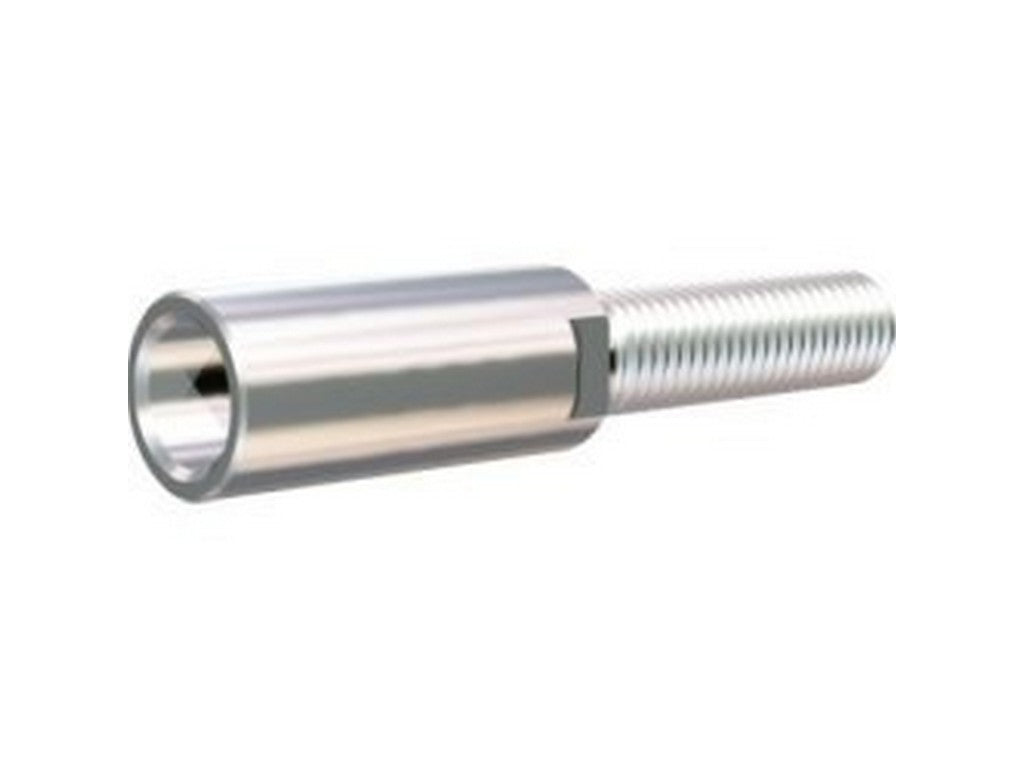

STAUBLI 01.0008 er en én-polet, uisoleret rundconnector i type B12N. Den bruges, når der skal etableres en robust strømforbindelse i tekniske anlæg, hvor man arbejder med høje strømme og har brug for en kontakt, der er beregnet til gentagen sammenkobling og adskillelse.
Det særlige ved denne type er MULTILAM-kontaktelementet, som giver en stabil kontaktflade og lav kontaktmodstand. I praksis betyder det, at forbindelsen er lavet til at føre strøm sikkert og med begrænset opvarmning, når den er korrekt monteret. Den uisolerede udførelse gør den velegnet i opbygninger, hvor selve installationen eller kapslingen håndterer den elektriske beskyttelse.
Her er der tale om en model med gevind M12. Den har en mærkestrøm på 230 A ved 80 °C og 420 A ved 150 °C. Samtidig er den oplyst til en kontaktmodstand på 40 µΩ, hvilket er med til at forklare, hvorfor den kan bruges i krævende strømforbindelser. Mekanisk er den angivet med en udtrækskraft på 30 N, indføringskraft på 35 N og tilspændingsmoment på 16 Nm.
Den indgår typisk i professionelle anlæg, hvor der stilles krav til høj strømkapacitet, kortslutningsevne og en kontaktløsning, der kan tåle hård brug. Det gør den relevant i forbindelse med strømfordeling og andre industrielle applikationer, hvor en sikker og pladsbesparende enkelpolet forbindelse er ønsket.
Typiske anvendelser
- Effektforbindelser i industrielt udstyr
- Strømfordeling
- Installationer med krav om høj strøm og lav kontaktmodstand
- Anlæg hvor en én-polet stikforbindelse er nødvendig
Specifikationer
- Producent: STAUBLI
- MPN: 01.0008
- Type: B12N
- Uisoleret, én-polet rundconnector
- MULTILAM-kontaktelement: LAI
- Gevind: M12
- Mærkestrøm: 230 A (80 °C)
- Mærkestrøm: 420 A (150 °C)
- Kontaktmodstand: 40 µΩ
- Udtrækskraft: 30 N
- Indføringskraft: 35 N
- Tilspændingsmoment: 16 Nm
- Kortslutningsstrøm: 7 kA (1 s)
- Kortslutningsstrøm: 5,5 kA (3 s)
- Mærket spidsmodstandstrøm: 25 kA
- Vægt: 0,087 kg
- ØA: 18 mm
- ØB: 12 mm
- C: 34 mm
- D: 90 mm
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
