STAUBLI 01.0010

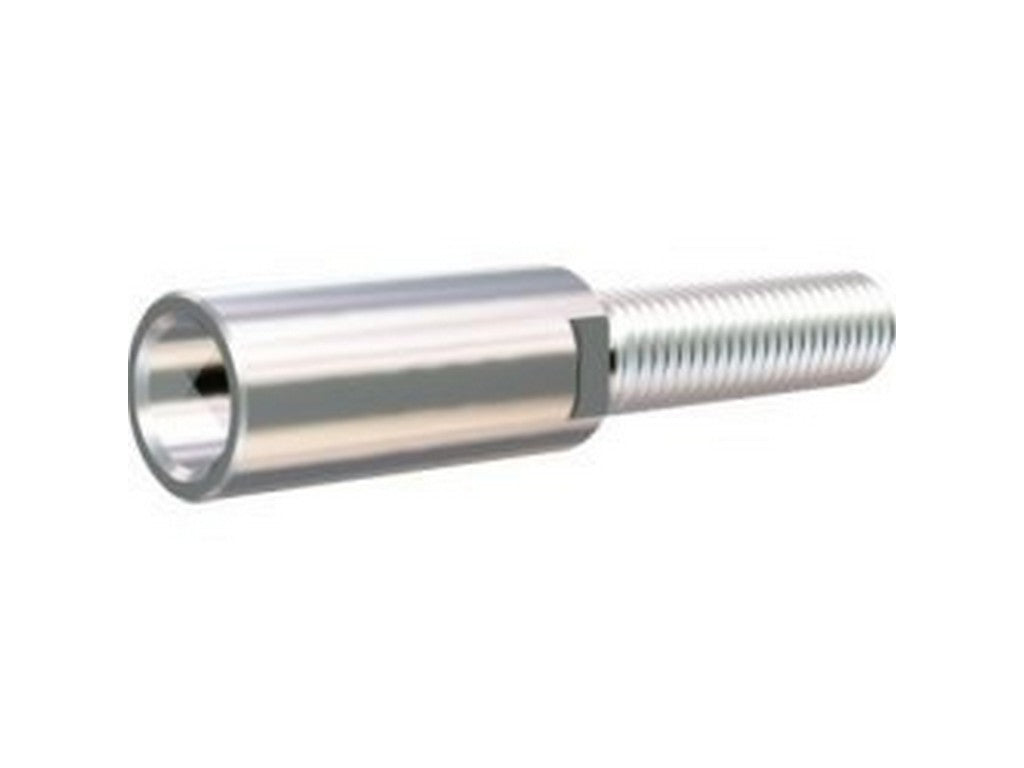

STAUBLI 01.0010 er en enkeltpolet, uisoleret rundbøsning i Type B16N. Den bruges i kraftforbindelser, hvor man vil lave en robust og adskillelig elektrisk forbindelse i en industriel sammenhæng. Her er der tale om den faste del af forbindelsen, som hører sammen med de matchende stikdele i serien.
Forbindelsen bygger på MULTIL AM-kontaktteknologi, som er Stäubli’s kontaktprincip med fjedrende kontaktlameller. I praksis betyder det, at kontakten holdes stabil, så modstanden forbliver lav, også når forbindelsen bruges mange gange. Det er en vigtig detalje i anlæg, hvor strømmen skal overføres sikkert og med begrænset opvarmning.
01.0010 er en uisoleret bøsning, så den indgår typisk i løsninger, hvor selve opbygningen omkring forbindelsen sørger for den nødvendige afskærmning eller mekaniske beskyttelse. Med M16-gevind og de angivne mål passer den ind i en række montageopgaver, hvor plads og fastgørelse skal være entydigt defineret.
I den officielle katalogdata er den angivet til 350 A ved 80 °C og 540 A ved 150 °C. Kontaktmodstanden er 25 µΩ, og den nominelle kortvarige spidsstrøm er 40 kA. Det er tal, der fortæller, at den er beregnet til krævende strømførende forbindelser, hvor både varmeudvikling og belastning skal kunne håndteres.
Typiske anvendelser
- kraftoverførsel og fordeling
- koblingsanlæg
- skinneforbindelser
- industrielle testborde
- kabelkobling i industrielle anlæg
Specifikationer
- Producent: STAUBLI
- MPN: 01.0010
- Type: B16N
- Uisoleret, enkeltpolet rundbøsning
- Kontaktteknologi: MULTIL AM (LAI)
- Gevind: M16
- Mål: A=22 mm, B=16 mm, C=38 mm, D=106 mm
- Ratet strøm: 350 A ved 80 °C
- Ratet strøm: 540 A ved 150 °C
- Kontaktmodstand: 25 µΩ
- Ratet peak withstand current: 40 kA
- Udtrækskraft: 65 N
- Indføringskraft: 70 N
- Tilspændingsmoment: 30 Nm
- Vægt: 0.160 kg
