STAUBLI 01.0012

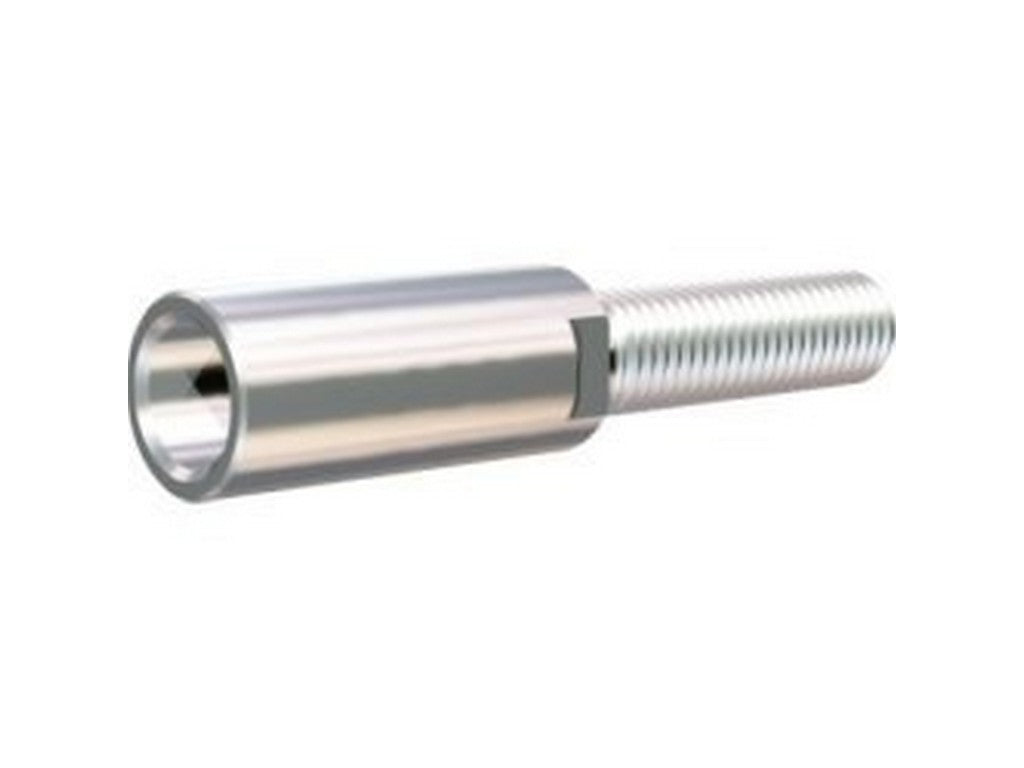

STAUBLI 01.0012 er en enpolet, uisoleret rundkontakt i B20N-serien. Den bruges til kraftoverførsel, hvor der er behov for en robust og enkel stikforbindelse med meget høj strømkapacitet. Konstruktionen er beregnet til professionel brug, hvor kontaktmodstand, mekanisk stabilitet og sikker forbindelse betyder mere end kompakt størrelse.
Her får man en kontakt med lamelkontakt af typen LAI og M18-monteringsgevind. Det er en løsning, der passer ind i faste installationer og udstyr, hvor forbindelsen skal kunne monteres sikkert og holde til gentagen brug. Den lave kontaktmodstand på 15 µΩ er relevant, fordi den hjælper med at holde tab og opvarmning nede i selve forbindelsen.
I praksis er det en komponent, man vælger, når der skal overføres meget strøm i et enkelt kontaktpunkt. Den er derfor relevant i industrielle sammenhænge, hvor strømforbindelser skal være pålidelige og mekanisk stabile. De angivne mekaniske værdier viser også, at forbindelsen er lavet til at kunne håndteres med faste kræfter ved både indsætning og udtræk.
Til den her type forbindelse er det især strømstyrken, monteringen og kontaktkvaliteten, der er vigtige. Derfor er det også en fordel, at de mål, der skal bruges til indbygning, er angivet direkte, så den kan planlægges ind i anlægget uden gætterier.
Specifikationer
- Producent: STAUBLI
- MPN: 01.0012
- Enpolet, uisoleret rundkontakt
- Type: B20N
- Lameltype: LAI
- Monteringsgevind: M18
- Hovedmål: 28 mm (A), 20 mm (B), 42 mm (C), 122 mm (L)
- Nominel strøm: 500 A ved 80 °C
- Nominel strøm: 760 A ved 150 °C
- Kontaktmodstand: 15 µΩ
- Indsætningskraft: 120 N
- Udtrækskraft: 80 N
- Tilspændingsmoment: 40 Nm
- Vægt: 0,265 kg
- Datablad: Se datablad fra producenten
