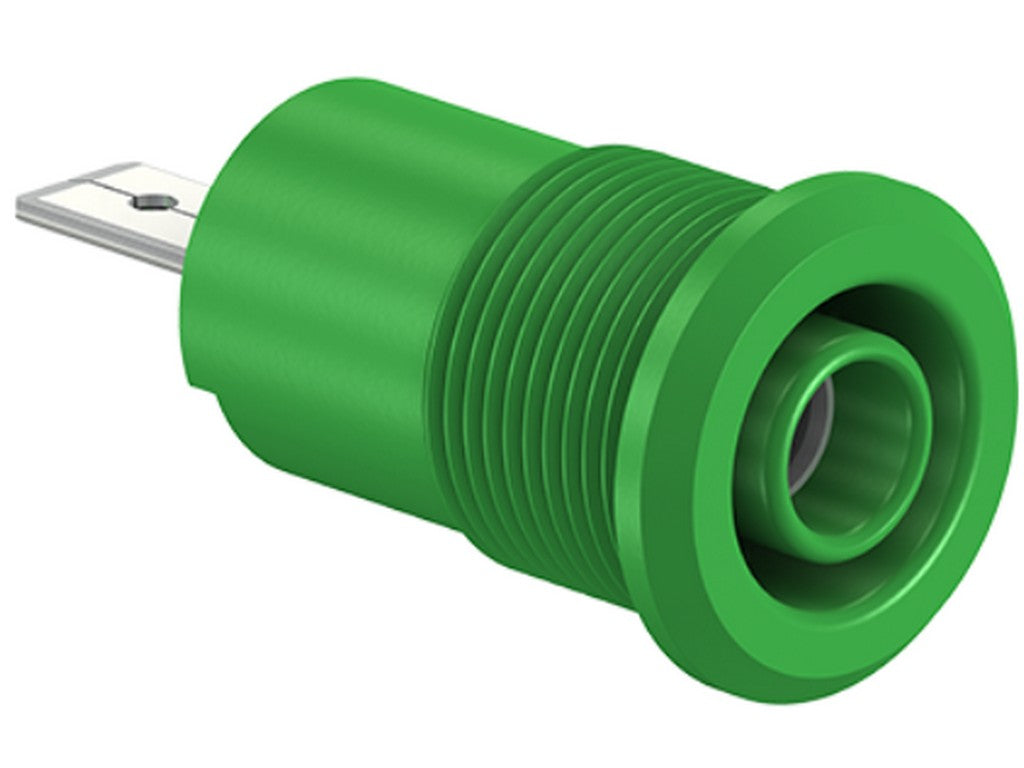

STAUBLI 23.3030-25
STAUBLI 23.3030-25 er en skrueindgang til et 4 mm sikkerhedsudtag fra Stäubli. Den bruges som en del af panelmonterede SLB4-F/A-udtag, altså når man skal bygge en fast tilslutning ind i et frontpanel eller en kapsling.
Det er en isoleret messingdel, som tager imod fjederbelastede 4 mm testpropper med fast isoleringshylster. Det gør den egnet dér, hvor man arbejder med måleudstyr og vil have en sikker og stabil forbindelse. Til den elektriske tilslutning er der en flad stikflig på 4,8 × 0,8 mm, og den kan bøjes én gang til 90° ved montage, hvis opbygningen kræver det.
Som reservedel eller komponent giver den mening, når man skal opbygge eller vedligeholde et testpunkt i et panel, uden at gå på kompromis med den mekaniske og elektriske pasform. Stäubli angiver monteringsdetaljer, boring og udskæring i montagevejledningen MA152. For SLB4-F/A-familien er de dokumenterede mærkninger 1000 V, CAT III / 24 A og 600 V, CAT IV / 24 A.
Typiske anvendelser
- Panelmonterede måle- og testopstillinger
- Opbygning af faste sikkerhedsudtag i test- og måleudstyr
- Reservedel i SLB4-F/A paneludtag
Specifikationer
- Producent: STAUBLI
- MPN: 23.3030-25
- Type: skrueindgang / sikkerhedsudtag, 4 mm
- Anvendelse: komponent til SLB4-F/A panelmonteret socket
- Materiale: bearbejdet messing
- Isoleret
- Accepterer fjederbelastede Ø 4 mm plugs med rigid isoleringshylster
- Elektrisk tilslutning: flad forbindelsesflig 4,8 mm × 0,8 mm (faston)
- Forbindelsesflig kan bøjes én gang til 90°
- Dokumenterede familieratinger: 1000 V, CAT III / 24 A og 600 V, CAT IV / 24 A
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
