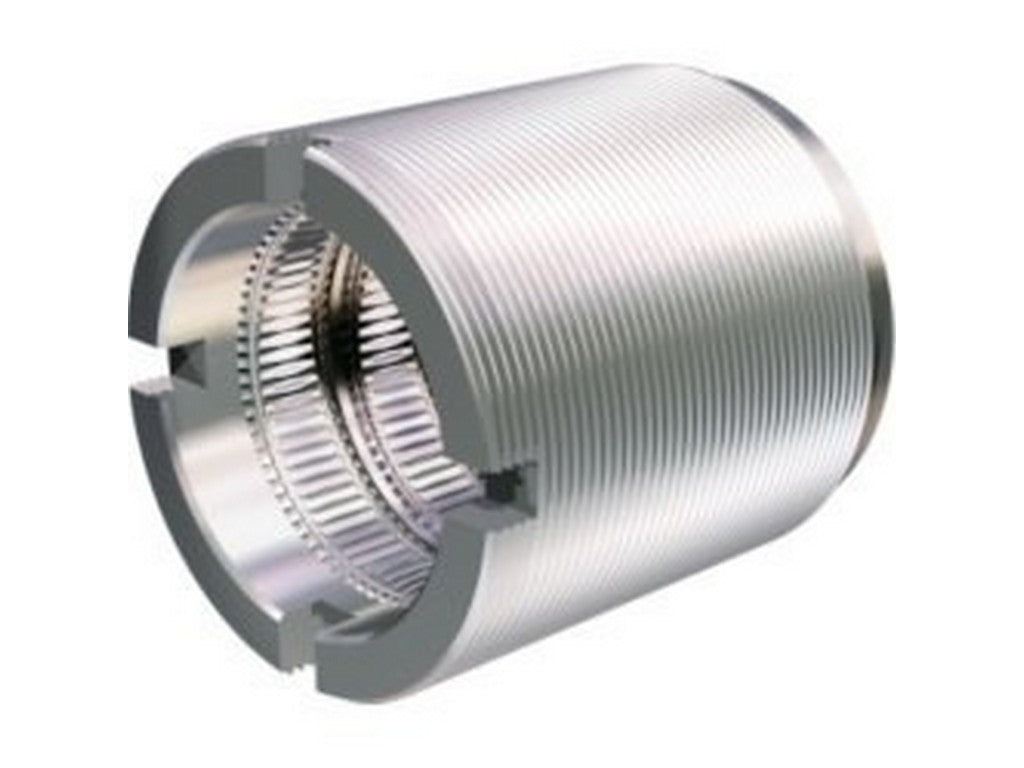

STAUBLI BL4N kontaktbøsning
STAUBLI BL4N er en kontaktbøsning i Stäubli’s serie med 1-polet, uisolerede runde stikforbindelser. Den bruges, når man skal lave en fast og pålidelig strømtilslutning i kontaktblokke eller strømskinner, hvor forbindelsen skrues eller klemmes på plads i stedet for bare at blive sat i løst.
Det er altså en reservedel og en indbygningskomponent til professionelle opgaver, hvor der arbejdes med strømførende forbindelser i udstyr og installationer. Her er det vigtigt, at mekanik og elektrisk kontakt passer præcist sammen, og det er netop derfor dimensionerne og montagekravene er så tydeligt angivet.
BL4N har gevind A1 i M8x0,75, og de relevante mål er B = 4 mm, C = 19,5 mm, K = 1,5 mm, L = 1,5 mm og ØD = 5 mm. Lameltypen er Multilam LAIII, og Gmax er 8 mm. De data fortæller i praksis, hvordan bøsningen passer ind i den mekaniske opbygning, og hvor den kan anvendes uden at gå på kompromis med pasformen.
Fra Stäubli’s montagevejledning fremgår det også, at den skal monteres af kvalificeret personale, og at man skal følge de angivne værktøjer og monteringsmetoder. Det er relevant, fordi den type komponenter indgår i forbindelser, hvor kontaktflade, renhed og korrekt tilspænding har direkte betydning for den færdige løsning.
Typiske anvendelser
- Montage i kontaktblokke med indvendigt gevind
- Montage i strømskinner med gennemgående hul
- Opbygning af 1-polet, uisolerede runde stikforbindelser
Specifikationer
- Producent: STAUBLI
- MPN: 02.0003
- Type: BL4N kontaktbøsning
- Gevind A1: M8x0,75
- B: 4 mm
- C: 19,5 mm
- K: 1,5 mm
- L: 1,5 mm
- ØD: 5 mm
- Gmax: 8 mm
- Lameltype: Multilam LAIII
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
