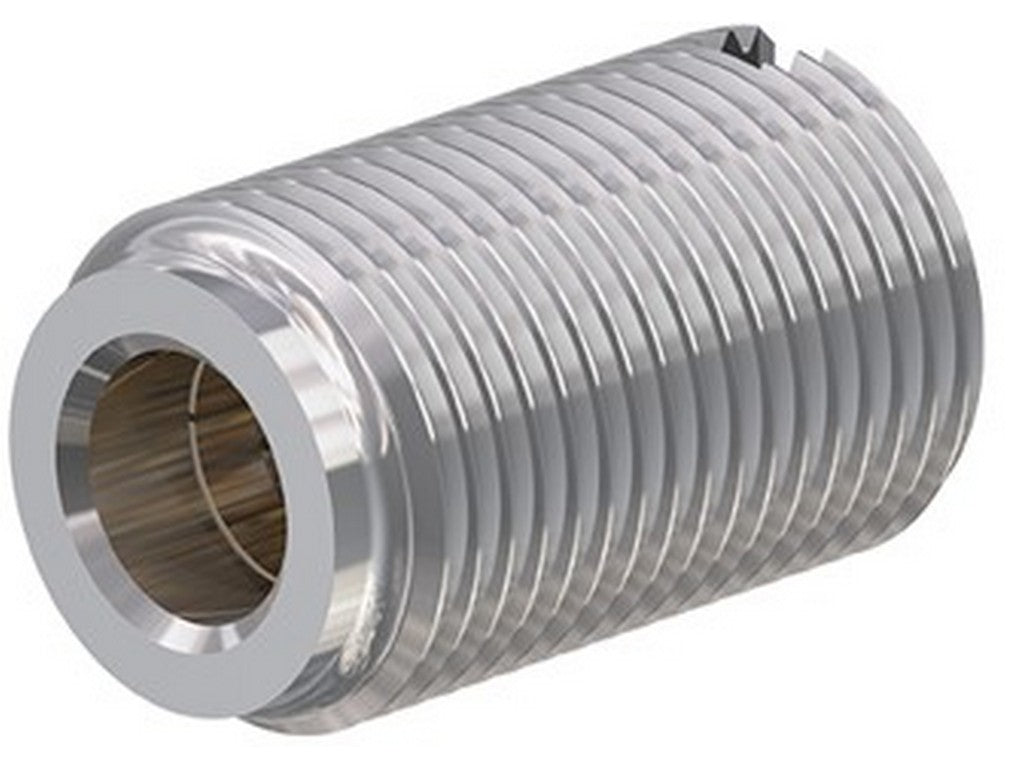

Stäubli 02.0005 kontaktbøsse BL6N
Stäubli 02.0005 er en énpolet, uisoleret kontaktbøsse til opbygning af strømførende forbindelser i kontaktblokke og samleskinner. Den hører til BL6N-serien og er udført med MULTILAM-kontakt og lameltype LAIII, som giver selve kontaktfladen inde i forbindelsen.
I praksis bruges den, når man vil have en robust indskruningsløsning med gevind, så kontakten kan monteres fast i en kontaktblok eller i en samleskinne med gennemgående hul. Montagevejledningen angiver gevind M12x1, og til denne størrelse er tilspændingsmomentet 10 Nm. Det er værd at holde sig til, fordi forbindelsen så samles korrekt og som Stäubli har angivet den.
De vigtigste data for denne størrelse er en mærkestrøm på 100 A ved 80 °C og 180 A ved 150 °C. Kontaktmodstanden er angivet til 100 µΩ, og der er oplyst en udtrækskraft på 20 N samt en indstikskraft på 25 N. Derudover er kortslutningsstrømmen for 1 sekund 2,5 kA, og den mærkede kortvarige topstrøm er 8 kA.
Det er altså en komponent til faste, professionelle strømforbindelser, hvor man ønsker en kompakt, mekanisk sikker og dokumenteret kontaktløsning. Den kræver korrekt montage med det værktøj og de dele, Stäubli angiver.
Typiske anvendelser
- Montage i kontaktblokke med indvendigt gevind
- Montage i samleskinner med gennemgående hul
- Opbygning af énpolede, uisolerede strømforbindelser
Specifikationer
- Producent: STAUBLI
- MPN: 02.0005
- Type: BL6N kontaktbøsse
- Énpolet og uisoleret
- MULTILAM-kontakt med lameltype LAIII
- Gevind: M12x1
- Dimensioner: B = 6 mm, C = 19.5 mm, K = 2.5 mm, L = 2 mm, ØD = 9 mm
- Mærkestrøm: 100 A ved 80 °C
- Mærkestrøm: 180 A ved 150 °C
- Kontaktmodstand: 100 µΩ
- Tilspændingsmoment: 10 Nm
- Udtrækskraft: 20 N
- Indstikskraft: 25 N
- Kortslutningsstrøm (1 s): 2.5 kA
- Mærket topstrøm: 8 kA
- Se datablad fra producenten
