STAUBLI 01.0304

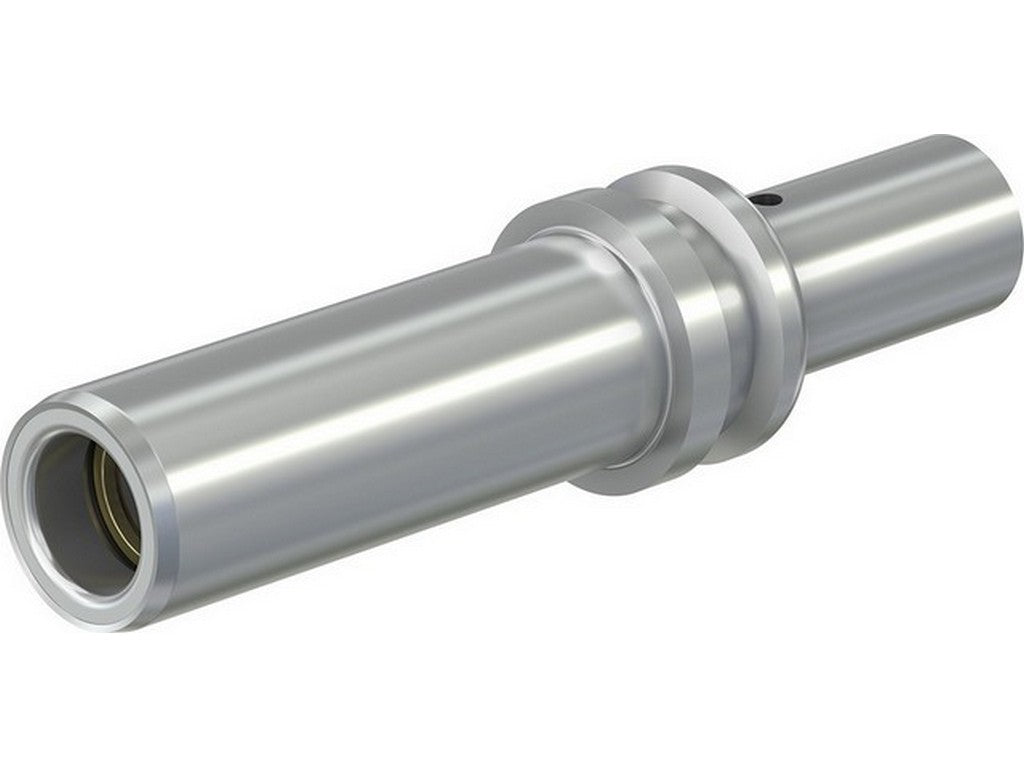

STAUBLI 01.0304 er en uisoleret, 1-polet sokkel til den runde stikserie fra Stäubli. Den bruges, når der skal laves en sikker strømforbindelse i en kompakt løsning, typisk med en 35 mm² kobberkabeltilslutning. I praksis er det en del, man vælger, når forbindelsen skal kunne håndtere høj strøm og stadig være enkel at arbejde med i en professionel installation.
For denne sokkel er de vigtigste data ret enkle: den er angivet til 150 A ved 80 °C, har en kontaktmodstand på 50 µΩ og er opgivet til kortslutningsstrømme på 4 kA i 1 sekund og 2,5 kA i 3 sekunder. Det betyder, at den er beregnet til krævende strømførende forbindelser, hvor lavt spændingsfald og stabil kontakt er væsentligt.
Den mekaniske side er også relevant. Tilkoblingskraften er 40 N, og frakoblingskraften er 35 N. Det giver en forbindelse, der sidder fast uden at være unødigt tung at arbejde med. Vægten er 0,084 kg.
Stäubli angiver denne type i den uisolerede 1-polede rundstikserie med LAI-kontakt, og den hører derfor til i løsninger, hvor man ønsker en enkel og robust kraftforbindelse uden isoleret stikhus omkring selve kontakten. Se datablad fra producenten her: Se datablad fra producenten
Typiske anvendelser
- Strømforbindelser i industrielt udstyr
- Tilslutninger i tavler, testopstillinger og andre installationer med høje strømme
- Professionelle applikationer, hvor en kompakt 1-polet forbindelsesløsning er ønsket
Specifikationer
- Producent: STAUBLI
- MPN: 01.0304
- Type: BP10AR-N/35, sokkel med kontakt type LAI
- Serie: 1-polet, uisoleret rundstik
- Til ledningstværsnit: 35 mm² kobberkabel
- Mærkestrøm: 150 A ved 80 °C
- Kontaktmodstand: 50 µΩ
- Kortslutningsstrøm: 4 kA i 1 s
- Kortslutningsstrøm: 2,5 kA i 3 s
- Spids kortslutningsstrøm: 20 kA
- Frakoblingskraft: 35 N
- Tilkoblingskraft: 40 N
- Vægt: 0,084 kg
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
