STAUBLI 01.0305

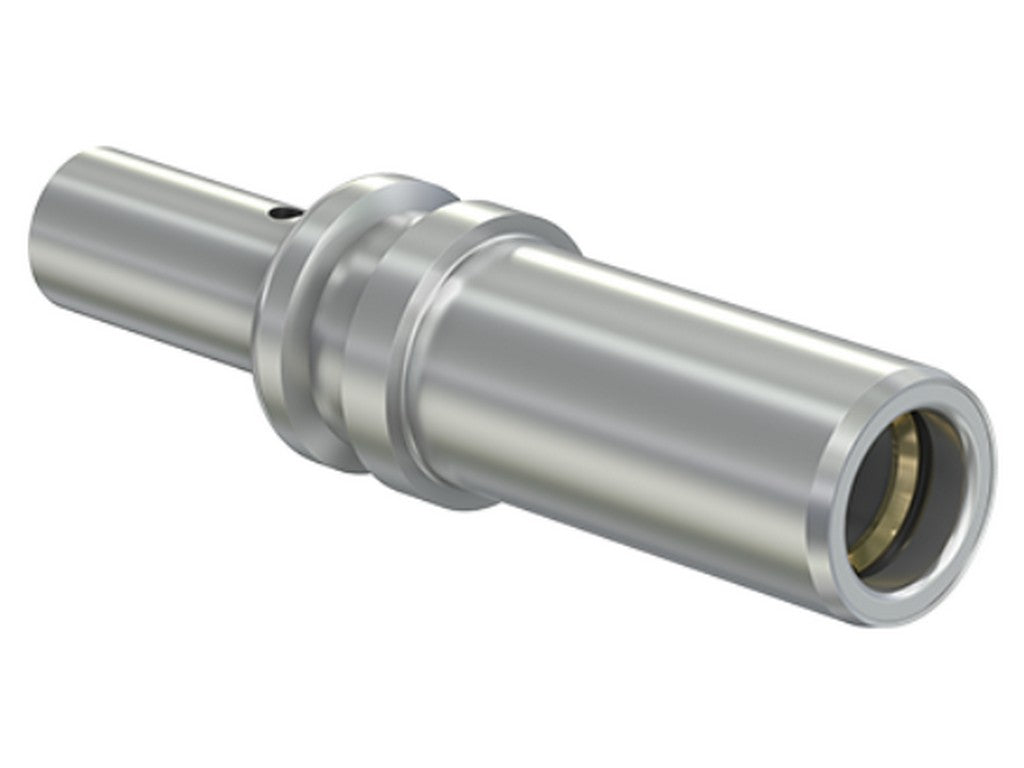

Stäubli 01.0305 er en enpolet, uisoleret rundconnector til strømoverførsel. Den hører til Stäubli’s serie af industrielle rundforbindere og er angivet som type BP10AR-N/50 med lamelkontakt af typen LAI. I praksis bruges den dér, hvor man vil have en robust, aftagelig forbindelsen mellem ledere med stor tværsnitsflade.
Forbinderen er beregnet til en kobberleder på 50 mm² og er opgivet til en mærkestrøm på 180 A ved 80 °C. Det gør den relevant i installationer, hvor der skal overføres høje strømme, men hvor man stadig ønsker en løsning, der kan samles og skilles ad uden værktøjskrævende indgreb i resten af anlægget.
Kontaktteknologien er baseret på lameller, som giver en lav kontaktmodstand og en stabil elektrisk forbindelse. Her er kontaktmodstanden angivet til 50 µΩ. Samtidig er den oplyst med kortslutningsstrømme på 5,5 kA i 1 sekund og 3 kA i 3 sekunder. Det er værdifulde data, når forbindelsen indgår i udstyr, hvor der stilles krav til både driftssikkerhed og kortslutningsevne.
Til montage er der oplyst en udtrækskraft på 35 N og en indføringskraft på 40 N. Vægten er 0,089 kg. Det er nyttige oplysninger, når forbindelsen skal passes ind i en mekanisk konstruktion eller i et panel, hvor håndtering og pladsforhold betyder noget.
Typiske anvendelser
- strømforbindelser i industrielt udstyr
- koblings- og fordelingsløsninger med høje strømme
- applikationer, hvor en aftagelig enpolet forbindelse er praktisk
Specifikationer
- Producent: STAUBLI
- MPN: 01.0305
- Type: BP10AR-N/50
- Kontakt: LAI
- Ledertværsnit: 50 mm²
- Mærkestrøm ved 80 °C: 180 A
- Kontaktmodstand: 50 µΩ
- Kortslutningsstrøm (1 s): 5,5 kA
- Kortslutningsstrøm (3 s): 3 kA
- Udtrækskraft: 35 N
- Indføringskraft: 40 N
- Vægt: 0,089 kg
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
