STAUBLI 01.0306

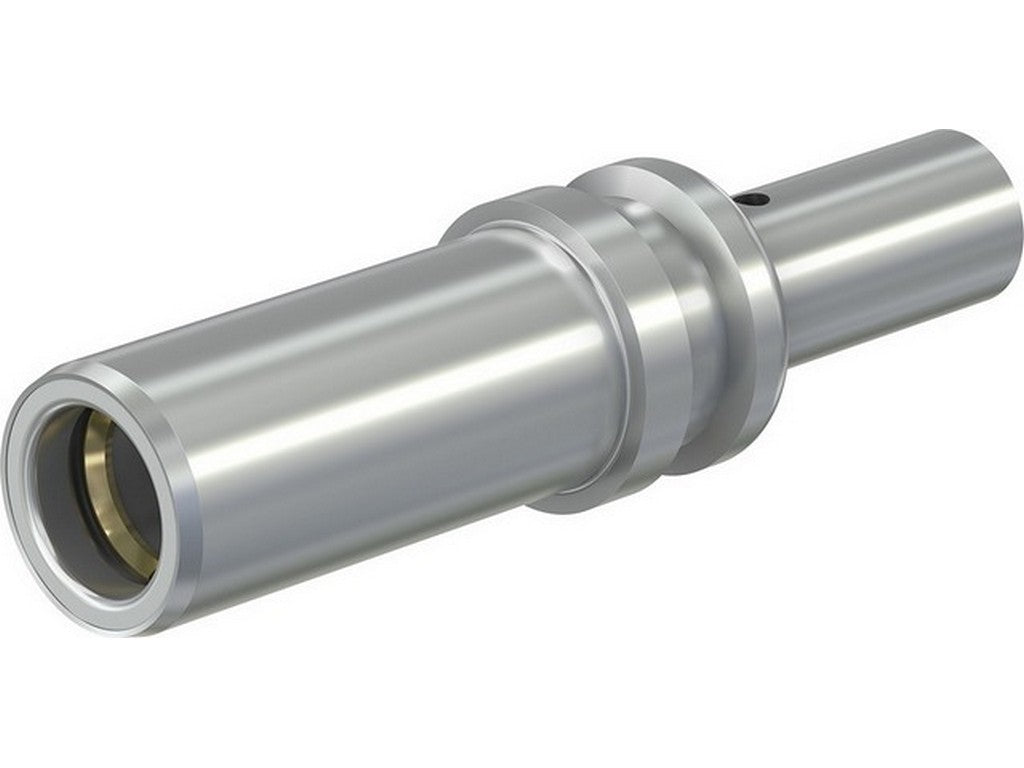

STAUBLI 01.0306 er en enkelpolet, uisoleret rundstik-kontakt i BP-serien, nærmere bestemt typen BP14AR-N/50. Den bruges, når der skal laves en solid strømforbindelse i industrielle anlæg, hvor der er behov for høj strømføring og en sikker, mekanisk låsning.
Det særlige ved udgaven er AR snap-in-låsen, som hjælper med at holde forbindelsen på plads i den samlede løsning. I praksis er det relevant i installationer, hvor man vil undgå, at forbindelsen løsner sig utilsigtet.
Kontakten er bygget op omkring Stäubli MULTILAM-teknologien, som er den kontaktteknologi, serien er kendt for. Her er det især den lave kontaktmodstand og den høje strømkapacitet, der er vigtig. Det betyder, at den er tænkt til miljøer, hvor der stilles krav til både driftssikkerhed og varmeudvikling i forbindelsen.
Med en ledertværsnitsgruppe på 50 mm² passer den ind i tunge strømførende applikationer. Den er ikke isoleret, så den bruges typisk i samlede løsninger, hvor den mekaniske opbygning og kapsling håndteres i den endelige installation.
Typiske anvendelser
- Strømforbindelser i industri og energifordeling
- Busbar-forbindelser og switchgear
- Testbænke og andre anlæg med høje strømme
Vil man arbejde med den i praksis, er det værd at lægge mærke til de mål og elektriske data, fordi de har direkte betydning for montage og dimensionering af den samlede forbindelse.
Specifikationer
- Producent: STAUBLI
- MPN: 01.0306
- Type: BP14AR-N/50
- Serie: BP-serien
- Uisoleret, enkelpolet rundstik
- AR snap-in-lås
- MULTILAM-type: LAI
- Dimensioner: ØA 21 mm, ØB 14 mm, C 43 mm, D 93 mm
- Vurderet strøm: 190 A (80 °C)
- Kontaktmodstand: 35 µΩ
- Leder tværsnit: 50 mm²
- Vægt: 0,145 kg
- Kortslutningsstrøm 1 s: 5,5 kA
- Kortslutningsstrøm 3 s: 3 kA
- Vurderet peak withstand current: 40 kA
