STAUBLI 01.0307

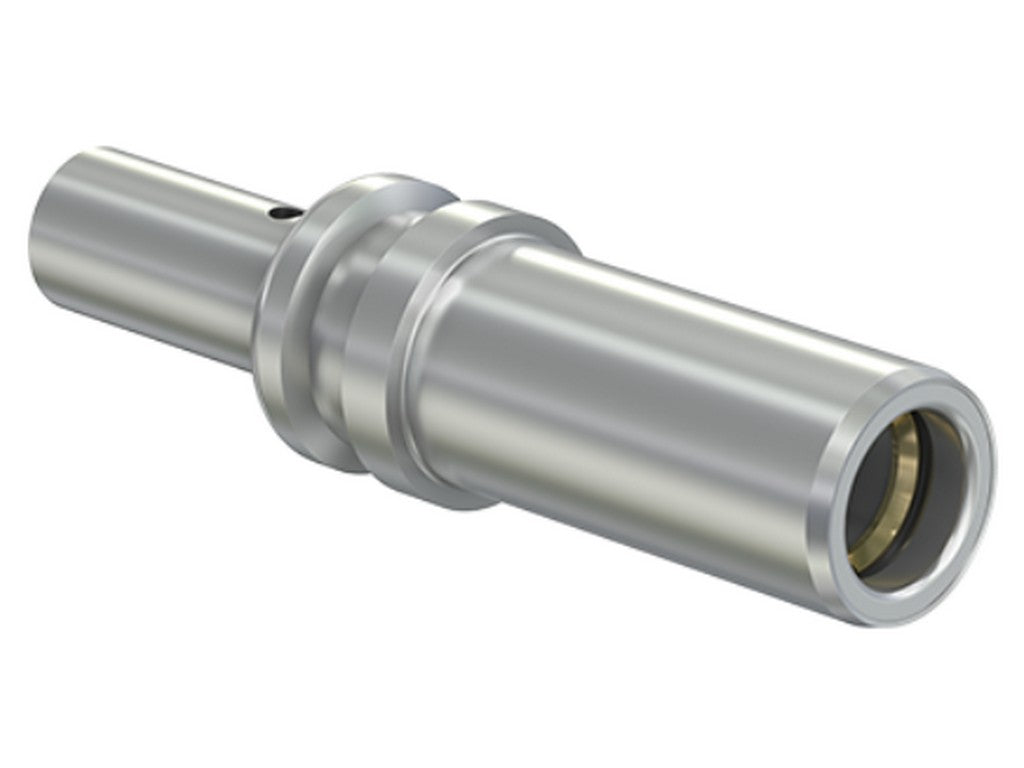

STAUBLI 01.0307 er en uisoleret, enpolet socket i BP14AR-N/70-serien. Den bruges som en strømførende forbindelsesdel, når man vil lave en robust og adskillelig forbindelse i en professionel installation. Her er der tale om den del, der sidder i den ene ende af forbindelsen og tager imod den modstående kontakt.
Den her type bruges især dér, hvor der stilles krav til høj strøm og lav kontaktmodstand. For denne socket er den anbefalede ledertværsnit for kobberkabel 70 mm². Det er relevant, fordi kontaktens størrelse og kabelområdet skal passe til hinanden, hvis forbindelsen skal fungere stabilt i praksis.
Ved 80 °C er den mærkede strøm 240 A, og kontaktmodstanden er 35 µΩ. Derudover er kortslutningsdata angivet til 8 kA i 1 sekund og 5 kA i 3 sekunder, mens den mærkede peak withstand current er 40 kA. Det fortæller, at den er beregnet til krævende strømforhold i industri og el-teknik, hvor forbindelserne skal kunne holde til mere end almindelig drift.
Ydermålene er kompakte i forhold til kapaciteten, med en hoveddiameter på 21 mm, og vægten er 0,149 kg. I praksis gør det den velegnet, når man arbejder med en enkelt pol ad gangen og vil have en mekanisk enkel løsning, der stadig er lavet til høj belastning.
Typiske anvendelser
- Strømtransmission og -distribution
- Koblingsanlæg
- Busbar-forbindelser
- Testbænke
- Kabelkoblinger
Specifikationer
- Producent: STAUBLI
- MPN: 01.0307
- Type: BP14AR-N/70 uisoleret enpolet socket
- Anbefalet kobberledertværsnit: 70 mm²
- Mærkestrøm: 240 A ved 80 °C
- Kontaktmodstand: 35 µΩ
- Kortslutningsstrøm: 8 kA (1 s)
- Kortslutningsstrøm: 5 kA (3 s)
- Mærket peak withstand current: 40 kA
- Vægt: 0,149 kg
- Hoveddiameter (ØA): 21 mm
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
