STAUBLI 01.0310

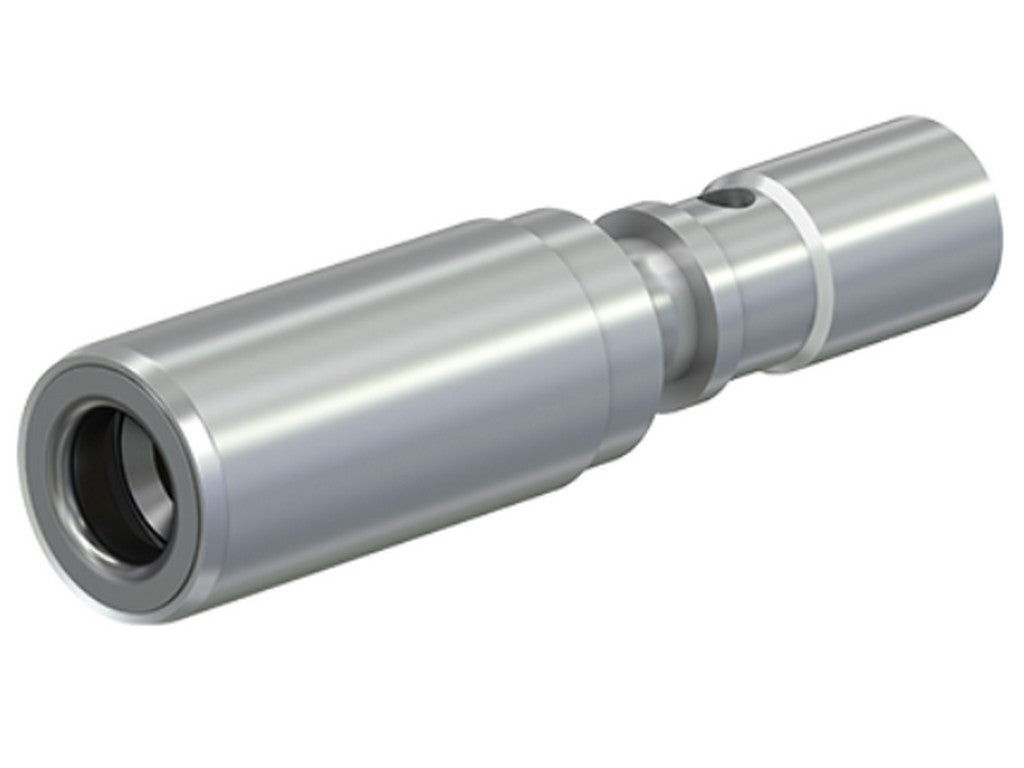

STAUBLI 01.0310 er en 1-polet, uisoleret rund kontakt i BP6AR-N/10-S-typen med MULTILAM kontakt type LAIII. Den bruges, når der skal laves en solid strømforbindelse i industrielt udstyr, hvor man ønsker en kompakt og afprøvet stikforbindelse med høj strømføring.
Konstruktionen er lavet til professionel brug, hvor både kontaktmodstand, strømkapacitet og mekanisk holdbarhed betyder noget. Her er den relevante del af forklaringen, at MULTILAM-kontakten giver en konstant fjederkraft mod kontaktfladen, så forbindelsen holdes stabil over tid. Det er med til at holde kontaktmodstanden lav, også når forbindelsen bruges gentagne gange.
For denne variant er den nominelle kabeltværsnit 10 mm², og den nominelle strøm er 80 A ved 80°C. Den har en kontaktmodstand på 100 µΩ, og forbindelsen er specificeret til 1,2 kA i 1 sekund, 0,7 kA i 3 sekunder samt en peak withstand current på 8 kA. Samtidig er til- og frakoblingskræfterne oplyst til henholdsvis 30 N og 25 N, så man får en løsning, der kan håndteres mekanisk kontrolleret i praksis.
De oplyste mål er ØA 12 mm, ØB 6 mm, C 23 mm og D 48,5 mm, og vægten er 0,026 kg.
Typiske anvendelser
Stiktypen indgår i industrielle installationer, hvor der er behov for en enkel, énpolet strømforbindelse med høj belastningsevne. Den passer ind i opbygninger, hvor forbindelser skal kunne samles og skilles igen uden at gå på kompromis med kontaktkvaliteten.
Specifikationer
- Producent: STAUBLI
- MPN: 01.0310
- Type: BP6AR-N/10-S
- Kontakt type: MULTILAM LAIII
- Nominelt kabeltværsnit: 10 mm²
- Nominel strøm: 80 A ved 80°C
- Kontaktmodstand: 100 µΩ
- Tilslutningskraft: 30 N
- Frakoblingskraft: 25 N
- Kortslutningsstrøm, 1 s: 1,2 kA
- Kortslutningsstrøm, 3 s: 0,7 kA
- Peak withstand current: 8 kA
- Mål: ØA 12 mm, ØB 6 mm, C 23 mm, D 48,5 mm
- Vægt: 0,026 kg
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
