STAUBLI 49.7049-22

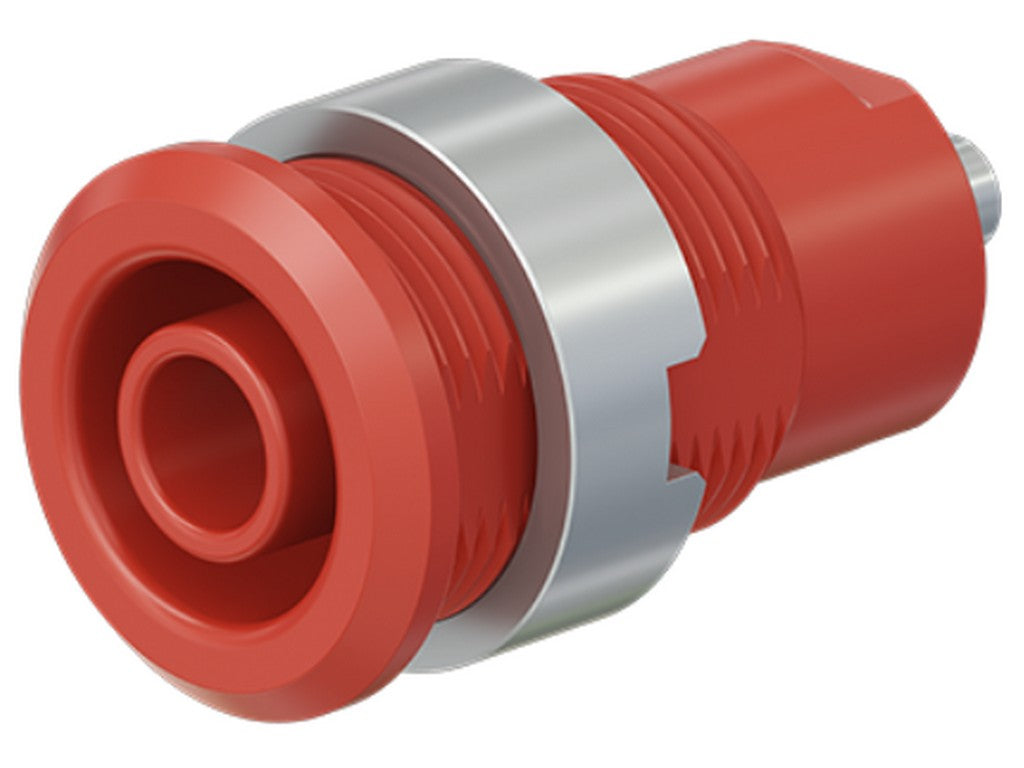

STAUBLI 49.7049-22 er en panelmonteret bøsning til 4 mm måle- og teststik. Den bruges, når man vil have en fast tilslutning i et panel, så en isoleret, fjederbelastet 4 mm stikprop kan sættes direkte i udefra.
Bøsningen er lavet til at skrues ind i forborede paneler, for eksempel i plast eller metal. Det gør den velegnet i opbygninger, hvor man ønsker en pæn og sikker gennemføring i fronten af et kabinet eller en tavle. Selve den elektriske kontakt er udført i CuZn, og overfladen er nielforlægget. Tilslutningen på bagsiden er en loddeforbindelse, så lederen fastgøres ved lodning.
Den er beregnet til professionelle test- og målemiljøer, hvor der arbejdes med 4 mm stiksystemer efter IEC EN 61010-2-030. Isolationsmaterialet er UL94 V-0, og de elektriske mærkeværdier er 1000 V, CAT III / 24 A og 600 V, CAT IV / 24 A.
For mange er det netop sådan en komponent, der gør det lettere at bygge sikre og ryddelige paneler med faste målepunkter. Den tager imod rigid, isoleret Ø 4 mm spring-loaded plugs med rigid insulating sleeve.
Typiske anvendelser
- Paneler med faste måle- og testtilslutninger
- Elektronikproduktion og testopstillinger
- Frontpaneler i laboratorie- og industrimiljøer
Specifikationer
- Producent: STAUBLI
- MPN: 49.7049-22
- Type: panel-mount socket SLB4-E
- Til 4 mm stiksystem
- Accepterer rigid, isoleret Ø 4 mm spring-loaded plugs med rigid insulating sleeve
- Montering: skrues i forborede paneler
- Tilslutning: solder connection
- Kontaktmateriale: CuZn
- Kontaktflade: Ni
- Isolationsmateriale: UL94 V-0
- Mærkeværdier: 1000 V, CAT III / 24 A
- Mærkeværdier: 600 V, CAT IV / 24 A
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
