STAUBLI 49.7043-21

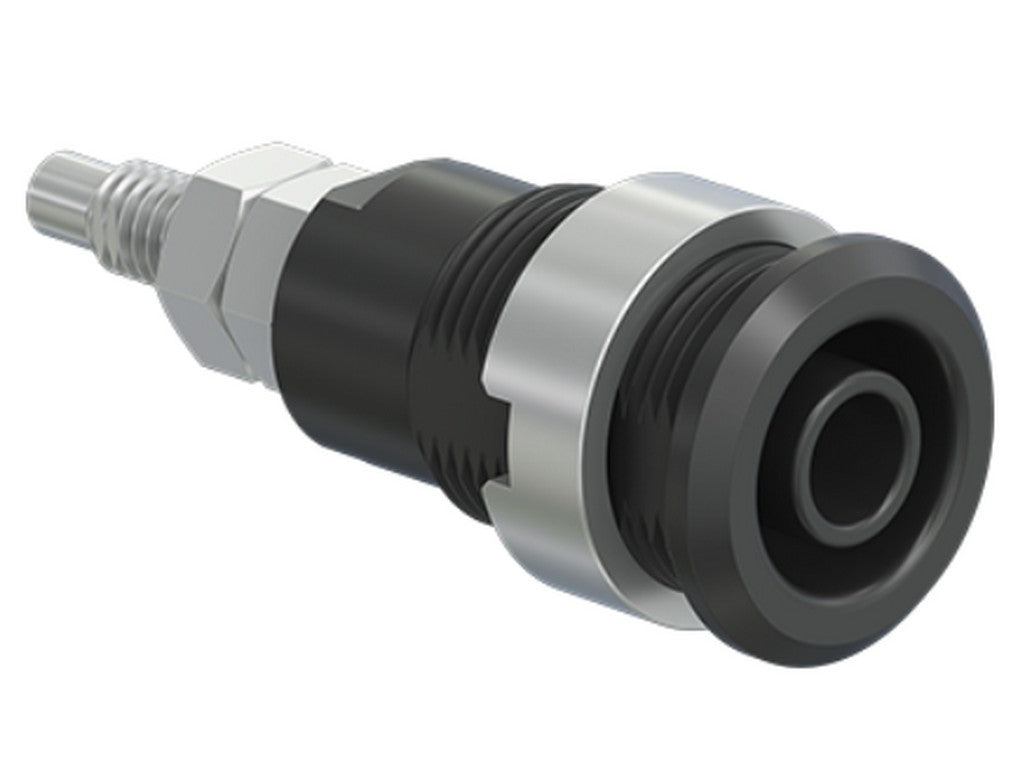

STAUBLI 49.7043-21 er en isoleret, fast 4 mm bøsning til måle- og testudstyr. Den bruges, når man vil have en sikker panelmonteret tilslutning til 4 mm stik med fjederbelastet kontakt og fast isolerende krave. Løsningen er beregnet til at blive skruet fast i forborede paneler, for eksempel i plast eller metal, og den har både M4 gevindbolt og loddehul til den elektriske forbindelse.
I praksis er det en komponent, man bruger til at bygge faste testpunkter eller tilslutninger ind i et kabinet eller en frontplade. Selve kontaktdelen er udført i bearbejdet messing, med CuZn som basismateriale og en forniklet kontaktflade. Det giver en robust og velkendt konstruktion til professionelt testarbejde, hvor forbindelsen skal kunne bruges igen og igen.
Den er klassificeret som testtilbehør efter IEC EN 61010-2-030 og er angivet til 1000 V, CAT III, 32 A samt 600 V, CAT IV, 32 A. Det gør den relevant i miljøer, hvor der stilles krav til både sikkerhed og tydelig opbygning af måleudtag.
Typiske anvendelser
- Indbygget testtilslutning i paneler og kabinetter
- Faste målepunkter i test- og måleopsætninger
- Opbygning af frontpaneler med 4 mm stiksystem
Der medfølger monteringsmateriale, og som tilbehør er der angivet rørnøgle SS2 og SS425. Produktet har UR-godkendelse.
Specifikationer
- Producent: STAUBLI
- MPN: 49.7043-21
- Produkt: Isoleret, fast 4 mm bøsning
- Stiksystem: 4 mm
- Materiale, kontakt: CuZn
- Overfladebehandling, kontakt: Nikkel (Ni)
- Montering: Skrues i forborede paneler
- Tilslutning: M4 gevindbolt og loddehul
- Mærkespænding: 1000 V, CAT III, 32 A
- Mærkespænding: 600 V, CAT IV, 32 A
- Standard: IEC EN 61010-2-030
- Godkendelse: UR
- Leveret monteringsmateriale: 2x MU0,8D/M4N og MUR/M12x0,75
- Tilbehør: Tube spanner SS2 og SS425
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
