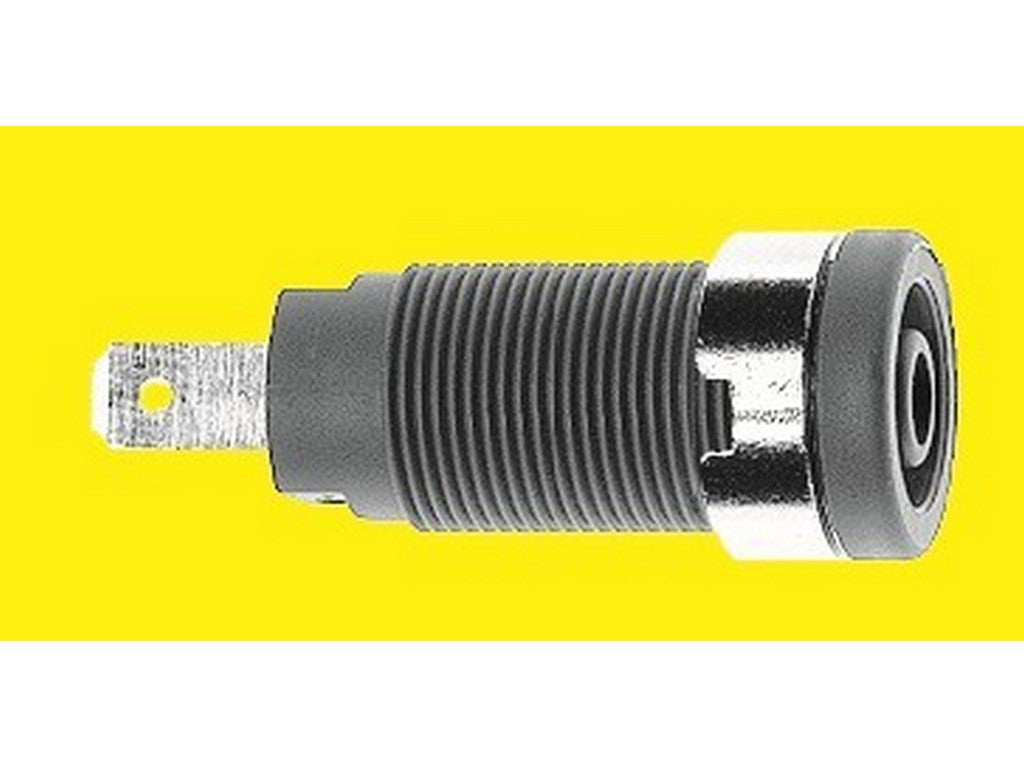

STAUBLI XEF-1R panelmontagebøsning
STAUBLI XEF-1R er en isoleret, fast 4 mm panelbøsning til måle- og testopstillinger, hvor man vil have en sikker og permanent tilslutning gennem et panel. Den monteres i forborede paneler og tager imod springbelastede 4 mm stik med stiv isoleringskrave. I praksis gør det den velegnet, når forbindelsen skal være nem at tilslutte udefra, men stadig sidde fast og ordentligt isoleret i selve panelet.
Kontaktfladen er udført i maskinbearbejdet messing med nikkeloverflade. Det er en almindelig og robust opbygning i testtilbehør, hvor der både stilles krav til ledningsevne og mekanisk holdbarhed. Tilslutningen på bagsiden sker via en flad tilslutningstap på 4,8 x 0,8 mm, og databladet angiver også gevind M12x0,75.
Der er tale om et testtilbehør efter IEC EN 61010-2-030, og den er angivet til 1000 V, CAT IV og 24 A. Det er oplysninger, der er relevante, når komponenten skal indgå i professionelt testudstyr, hvor både spænding, strøm og sikkerhedsopbygning skal være på plads.
Tilbehør som FSH4,8x0,8 flad kabelsko og SS2 rørnøgle er nævnt i producentens dokumentation, og der er også angivet UR-godkendelse.
Typiske anvendelser
- Panelmontage i test- og måleudstyr
- Gennemføring til 4 mm stikforbindelser i kabinetter og paneler
- Opbygning af faste målepunkter i elektriske testopstillinger
Specifikationer
- Producent: STAUBLI
- MPN: 66.9665-23
- Produkt: XEF-1R
- Type: Isoleret, fast panelmontagebøsning
- Stiksystem: 4 mm
- Accepterer: Springbelastede 4 mm stik med stiv isoleringskrave
- Montering: Til skruefastgørelse i forborede paneler
- Tilslutning: Flad tilslutningstap 4,8 x 0,8 mm
- Gevind: M12x0,75
- Kontaktmateriale: Maskinbearbejdet messing (CuZn)
- Overfladebehandling: Nikkel (Ni)
- Nominelle værdier: 1000 V, CAT IV, 24 A
- Standard: IEC EN 61010-2-030
- Godkendelse: UR
- Se datablad fra producenten
