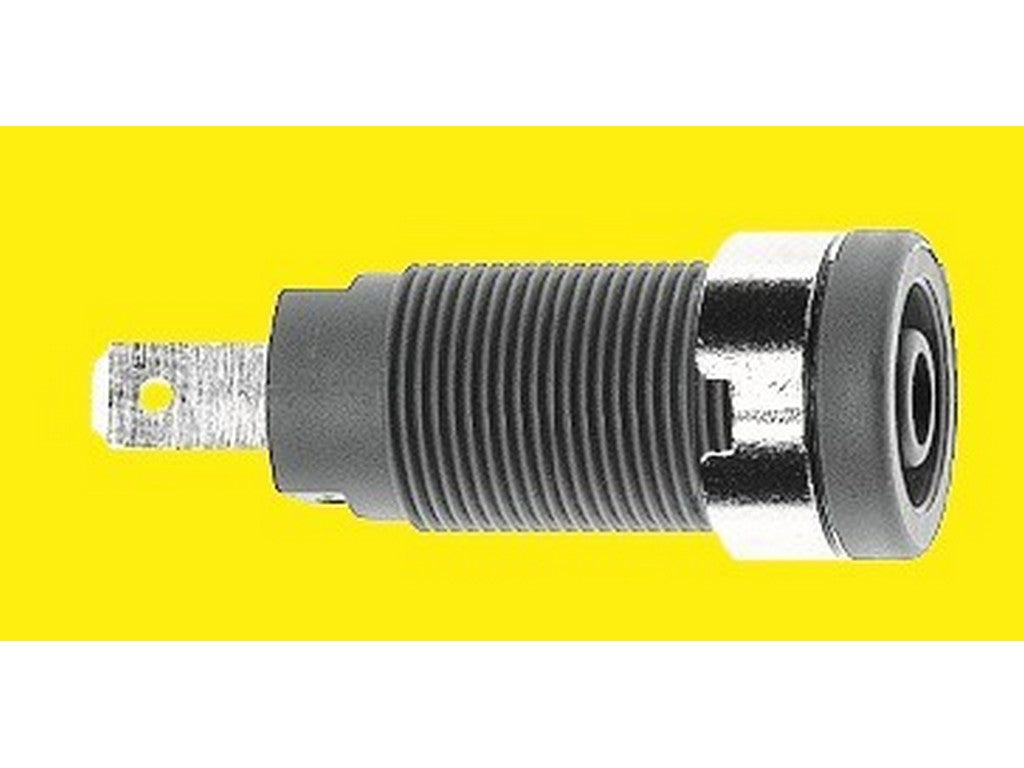

Bøsning indbygning XEF-1R gul/grøn 1000V AC/1500V DC- CAT III

Produktoversigt

Denne isolerede, panelmonterede sokkel XEF-1R fra STAUBLI er en rigid Ø 4 mm kontakt, der accepterer fjederbelastede Ø 4 mm stik med en fast isolerende hylster. Produktet er beregnet til fast montering i præborede paneler og er specificeret af producenten i databladet dateret 08.2022.

Konstruktion og materialer

• Elektrisk kontakt udført i drejet messing (CuZn) med nikkelforlægning (Ni) på kontaktfladen.
• Soklen er rigid og isoleret, designet til accept af fjederbelastede Ø 4 mm stik med isolerende hylster.
• Montering sker ved at skrue soklen ind i præborede paneler (plast, metal m.fl.).

Elektrisk og mekanisk tilslutning

• Flad tilslutningstungne (flat connecting tab) 4,8 mm × 0,8 mm til elektrisk forbindelse.
• Gevind: M12x0,75.

Se datablad fra producenten

Specifikationer

• Produktnavn: XEF-1R
• Producent: STAUBLI
• Varenummer: 66.9665-*
• Diameter plug-system: 4 mm
• Accept af: fjederbelastede Ø 4 mm stik med rigid isolerende hylster
• Materiale elektrisk kontakt: CuZn (drejet messing)
• Overfladebehandling kontakt: Ni (nikkel)
• Rated values: 1000 V, CAT IV, 24 A
• Gevind: M12x0,75
• Flad tilslutningstungne: 4,8 mm × 0,8 mm
• Testtilbehør i henhold til: IEC EN 61010-2-030
• Medfølgende montageartikel: GEW.12-MUTTER
• Tilbehør (angivet): Flat connecting receptacle FSH4,8x0,8; Tube spanner SS2
• Godkendelser: UR (angivet i producentens data)

Kilder

• Producentens datablad (08.2022): Se datablad fra producenten
