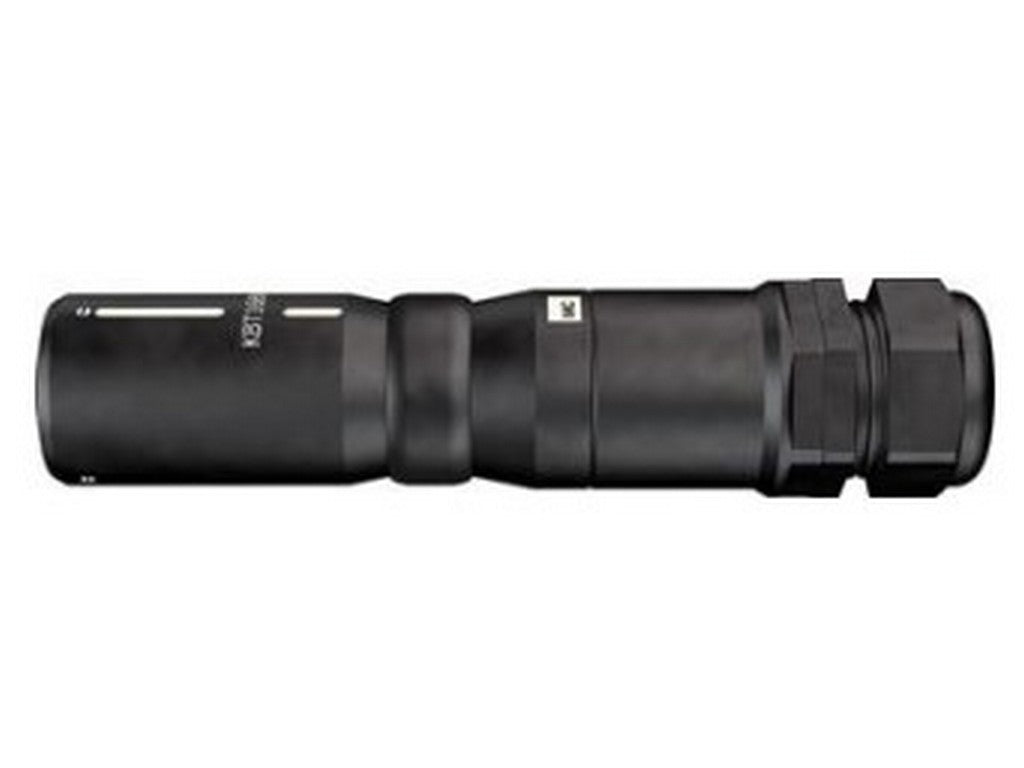

Bøsning KBT16BV-AX/M40/150-185 sort 400A/450A 1000V

Produktoversigt

Denne beskrivelse omhandler KBT16BV-AX/M40/150-185, et rundt isoleret Powerline-stik i Stäubli 16BV-familien. Produktet er angivet i Stäubli's officielle 16BV-brochure under ordre nr. 15.0654 og anvender en nominiel pin/socket-ø på 16 mm.

Teknisk beskrivelse

Stäubli 16BV-familien benytter MULTILAM-kontaktteknologi og er dokumenteret i producentens produktbrochure for Round connector 16BV. Brochuren angiver følgende egenskaber for familien, som også gælder for KBT16BV-AX/M40/150-185, hvor ikke andet er angivet:

• Rated voltage: AC 1000 V / DC 1500 V
• Rated current: op til 530 A (afhængig af kabeltværsnit)
• Nominel pin/socket diameter: 16 mm
• Tilgængelige tilslutningstyper: AxiClamp og crimp
• Bayonet-låsning (bayonet lock)
• Kontaktteknologi: MULTILAM

Typiske anvendelser

Brugsområderne er dokumenteret i Stäubli's brochure og angives som:

• Brug i switchgears
• Brug i testfelter
• Brug i nødstrømsforsyningssystemer i lavspændingsområdet

Dokumentation

For officielle specifikationer, deleoversigt og dimensioner henvises til producentens brochure. Se datablad fra producenten

Specifikationer

• Producent: STAUBLI
• Producentens varenummer/ordre nr.: 15.0654 (KBT16BV-AX/M40/150-185 som listet i brochuren)
• Familie: 16BV rund isoleret (Powerline)
• Rated voltage: AC 1000 V / DC 1500 V
• Rated current: op til 530 A (afhængig af kabeltværsnit)
• Nominel pin/socket-Ø: 16 mm
• Tilslutningstyper: AxiClamp og crimp
• Kontaktteknologi: MULTILAM
• Grad af beskyttelse: IP2X (umated), IP65 (mated)
• Temperaturområde (familie): -40 °C … +90 °C
• Konduktor tværsnit (crimp/AxiClamp): 50 mm² – 240 mm²
• Mating cycles: op til 5000 (afhængig af driftsforhold)

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
