STAUBLI 23.0060-23

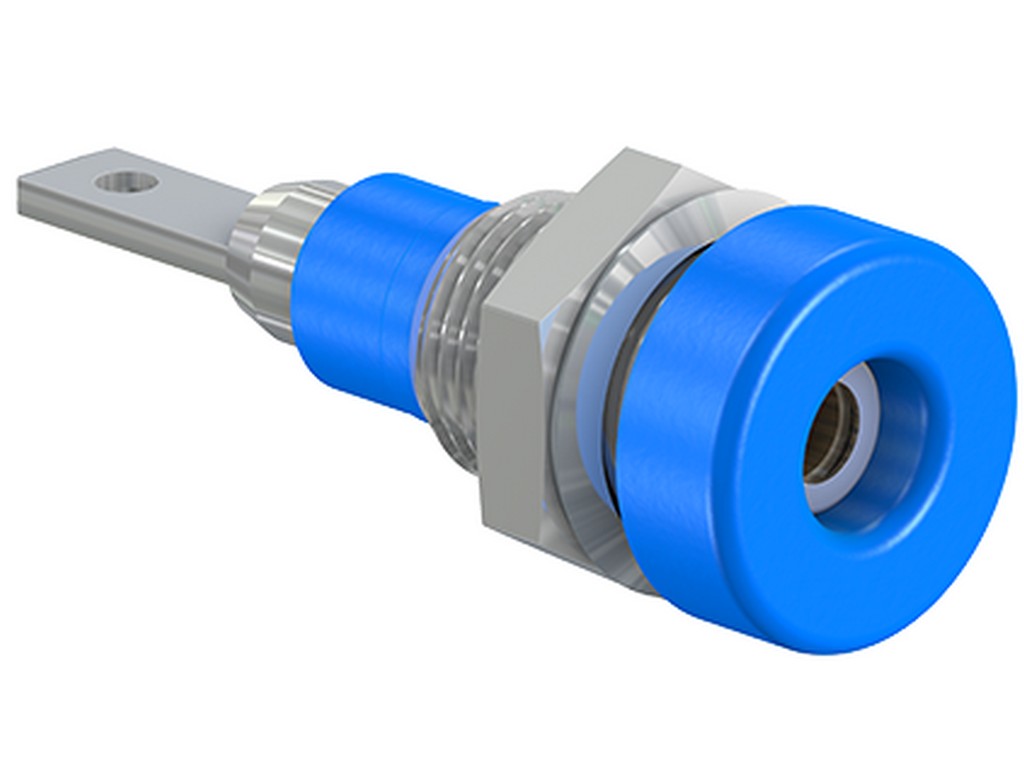

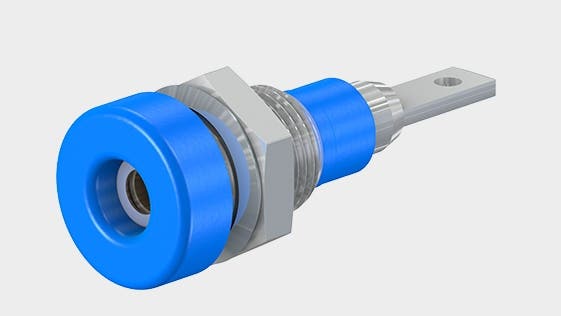

STAUBLI 23.0060-23 er en isoleret panel-monteret 2 mm bøsning til opbygning af test- og måleudstyr. Den er beregnet til montering i forborede paneler, så man får en fast og ryddelig tilslutning på fronten af et apparat, en testboks eller en måleopstilling.
Indvendigt sidder en fjederbelastet MULTILAM-kontakt, som er lavet i maskinbearbejdet messing med Optalloy-overfladebehandling. Det er den del, der sørger for selve den elektriske kontakt, når der sættes en 2 mm stikprop i. Isoleringen har en metalthylse omkring gevindet, og bøsningen fastgøres med gevind M6x0,5.
I praksis er det en kompakt og professionel paneltilslutning, hvor der er brug for en lille, isoleret kontakt med sikker og gentagelig forbindelse. Den flade tilslutningsfane på 2,8 mm x 0,8 mm gør det nemt at videreføre forbindelsen internt i udstyret.
Den er angivet til 30 V AC / 10 A og 60 V DC / 10 A.
Typiske anvendelser
Der er tale om en komponent, som især passer ind i test- og måleudstyr, hvor man ønsker en fast panelgennemføring til 2 mm forbindelser. Den bruges typisk dér, hvor man vil samle tilslutningerne pænt på et panel i stedet for at føre løse ledninger ud gennem kabinettet.
Specifikationer
- Producent: STAUBLI
- MPN: 23.0060-23
- Panel-monteret, isoleret bøsning
- Diameter på stiksystem: 2 mm
- Fjederbelastet MULTILAM-kontakt
- Kontaktmateriale: maskinbearbejdet messing
- Overfladebehandling af kontakt: Optalloy
- Isolering med metalthylse omkring gevindet
- Gevind: M6x0,5
- Flad tilslutningsfane: 2,8 mm x 0,8 mm
- Nominelle værdier: 30 V AC / 10 A og 60 V DC / 10 A
- Staubli varenummer: 23.0060-*
- Datablad dateret 02.2022
- Se datablad fra producenten
