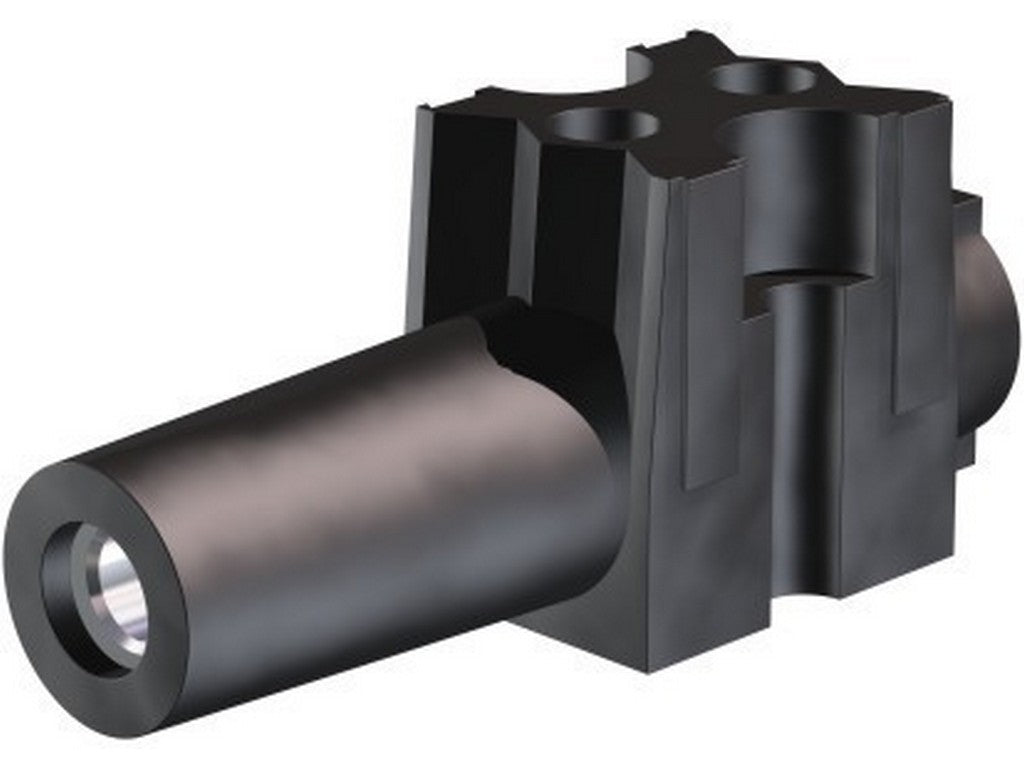

Stäubli P1/100-BS socket module
Stäubli P1/100-BS er et stikmodul med hun-del i P1/100-serien, leveret samlet. Det bruges i plug-in systemer, hvor man vil have en fast, sikker og servicevenlig forbindelse til strømføring i industrielt udstyr.
Det er en sokkel med skrueafslutning, og den er beregnet til ledere på 16 mm². I de tekniske data er den også angivet med 25 mm² / 6 AWG / 4 AWG, og den er mærket til 100 A ved 600 V. Ved korrekt dimensionering og den relevante derating kan den angives til 130 A. Det gør den velegnet, når der skal overføres høj strøm i en kompakt forbindelse.
Kontaktmaterialet er messing med sølvbelægning, og isoleringen er polycarbonat med UL94-V0 flammeklasse. Temperaturintervallet ligger fra -40 °C til +125 °C. Derudover er den oplyst med en kortslutningsstrøm på 2,2 kA/1 s og 1,3 kA/3 s samt en kontaktmodstand på 150 µΩ. Samlet set er det en modulopbygget forbindelsesdel til opgaver, hvor man både vil have høj strømkapacitet og en robust mekanisk løsning.
Stäubli angiver også en udtrækskraft på 25 N, hvilket er med til at give en fast og stabil forbindelse i driftsmiljøer, hvor der kan være vibrationer eller gentagen montage.
Typiske anvendelser
P1/100-BS indgår i P1/100 plug-in systemet og bruges typisk i industrielle strømforbindelser, hvor der er behov for en aftagelig og servicevenlig tilslutning.
Specifikationer
- Producent: STAUBLI
- MPN: 15.0152
- Produkt: P1/100-BS socket module
- Leveres samlet
- Skrueterminal
- Lederstørrelse: 16 mm²
- Angivne lederstørrelser: 25 mm² / 6 AWG / 4 AWG
- Mærkestrøm: 100 A
- Mærkestrøm ved derating: 130 A
- Mærkespænding: 600 V
- Kortslutningsstrøm: 2,2 kA/1 s
- Kortslutningsstrøm: 1,3 kA/3 s
- Kontaktmodstand: 150 µΩ
- Kontaktmateriale: messing, sølvbelagt
- Isoleringsmateriale: polycarbonat (PC)
- Flammeklasse: UL94-V0
- Temperaturområde: -40 °C til +125 °C
- Udtrækskraft: 25 N
- GTIN/EAN: ikke angivet i de verificerede data
