STAUBLI 23.3050-28

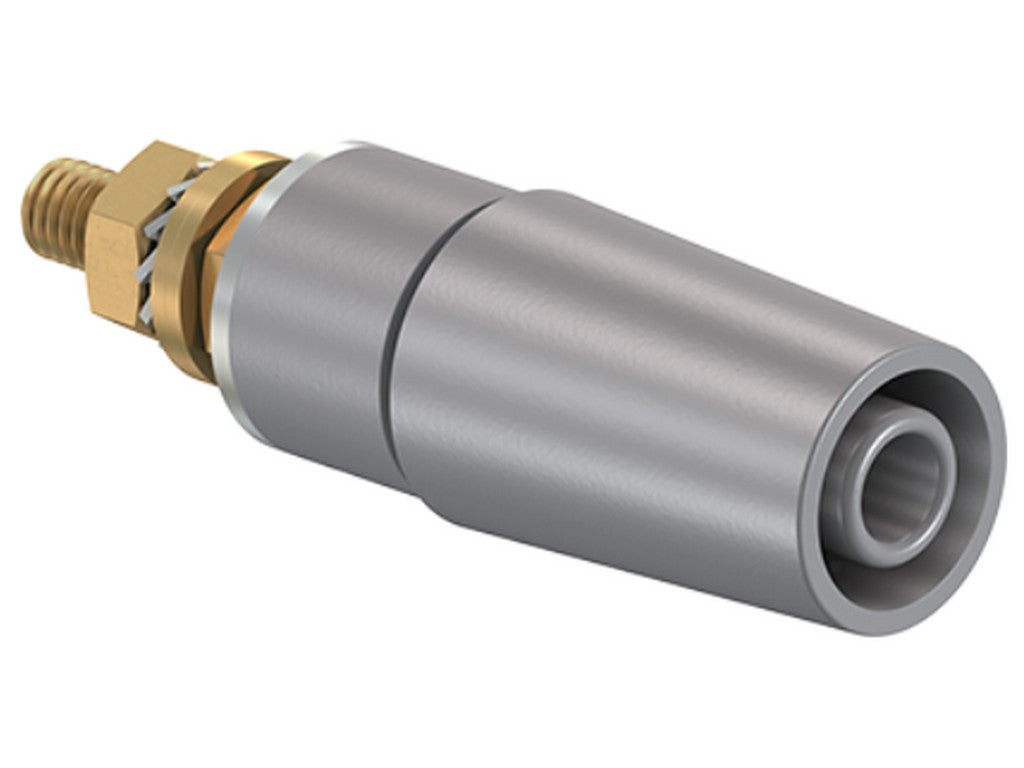

STAUBLI 23.3050-28 er en isoleret, fast monteringsdåse til Ø4 mm stik. Den bruges sammen med fjederbelastede Ø4 mm stik med fast isoleringshylster, så man får en sikker og stabil panelmonteret tilslutning i måle- og testopstillinger.
Opbygningen er enkel og robust. Selve kontaktdelen er udført i CuZn, altså bearbejdet messing, og den elektriske kontaktflade er guldbelagt. Det giver en kontakt, der er egnet til professionel brug, hvor der stilles krav til pålidelig forbindelse og gentagen tilslutning. Tilslutningen sker med M4 gevindbolt, og enheden er beregnet til overflademontering i forborede paneler i blandt andet plast og metal.
Den er mærket til 1000 V, CAT II og 32 A, så den passer ind i opstillinger, hvor der arbejdes med højere spænding og strøm inden for den angivne kategori. Suffixet -28 angiver den grå isolerede variant.
Typiske anvendelser
Monteringen bruges typisk som fast stikpunkt i paneler, testudstyr og andre professionelle måleopstillinger, hvor man ønsker en isoleret 4 mm tilslutning, der sidder sikkert fast og er nem at arbejde med i praksis.
Der medfølger monteringsmateriale: ID-SAB4-G; U/4,3x12; 2x MU0,8D/M4; 2x U/M4; FS/M4. Der kan også bruges tilbehøret rørnøgle SS2.
Specifikationer
- Producent: STAUBLI
- MPN: 23.3050-28
- Serie/basetype: SAB4-G, item number base 23.3050-*
- Type: isoleret, fast monteringsdåse
- Til stiksystem: Ø4 mm
- Kompatibel med: fjederbelastede Ø4 mm stik med fast isoleringshylster
- Montering: overflademontering i forborede paneler
- Tilslutning: M4 gevindbolt
- Mærkespænding: 1000 V
- Overspændingskategori: CAT II
- Mærkestrøm: 32 A
- Elektrisk kontaktflade: Au, guldbelagt
- Kontaktmateriale: CuZn
- Farve: grå
- Medfølgende monteringsmateriale: ID-SAB4-G; U/4,3x12; 2x MU0,8D/M4; 2x U/M4; FS/M4
- Dokumentation: https://www.staubli.com/content/dam/ecs/technical-documentation/datasheets/TM/23.3050_en.pdf
