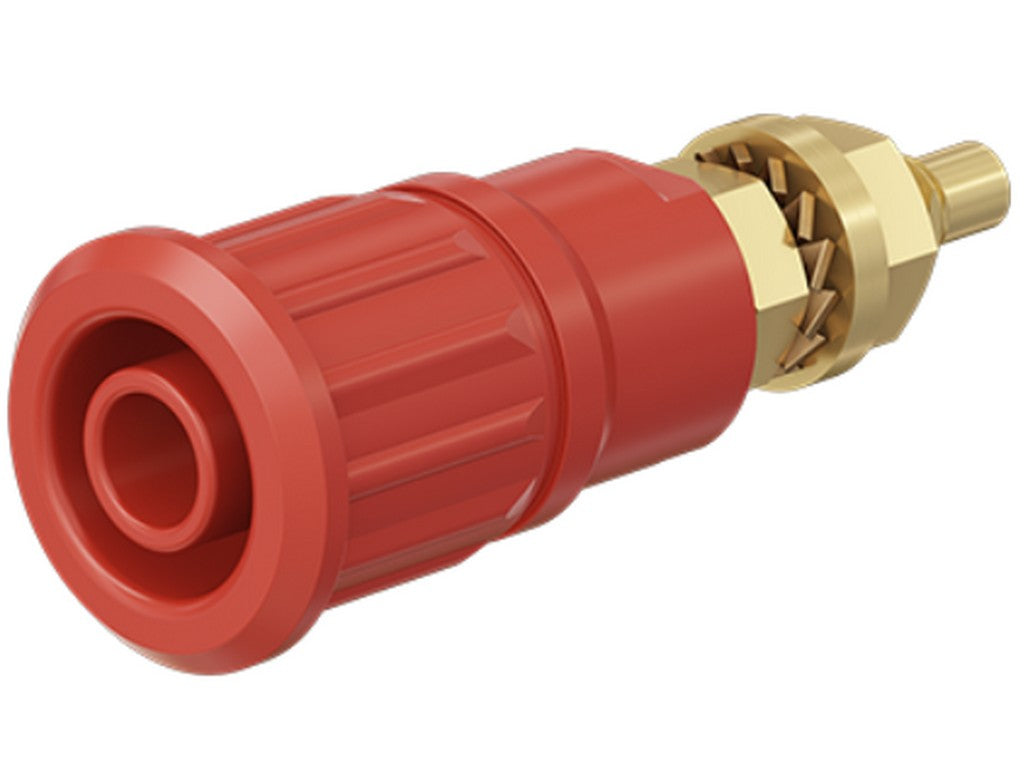

Bøsning SEB4-G forgyldt rød CAT III 1000V 32A

Indpresningsstik: SEB4-G fra STAUBLI

SEB4-G er et isoleret, stift Ø 4 mm indpresningsstik fra STAUBLI. Produktet accepterer federende Ø 4 mm-stik med stiv isoleringshylse og er designet til indpresning i forborede plader eller kapslinger.

Konstruktion og elektriske egenskaber

• Kontaktpart: drejet messing (CuZn) med guldbelægning (Au).
• Isolationsmateriale: UL94 V-0 (oplyst i databladet).
• Montering: indpresning i forborede paneler eller kabinetter.
• Elektrisk tilslutning: gevindbolt M4 og loddestik (lötloch).
• Bemærkede godkendelser: UR (angivet i datablad).

Typiske anvendelser

• Anvendes til optagelse af federende Ø 4 mm-stik med stiv isoleringshylse.
• Monteres ved indpresning i forborede plader eller kapslinger for at give en fast mekanisk og elektrisk forbindelse.
• Giver elektrisk forbindelse via M4 gevindbolt eller via lodning gennem det angivne lötloch.

Teknisk dokumentation

For detaljerede tekniske data og komplet produktinformation henvises til producentens datablad.

Se datablad fra producenten

Specifikationer

• Produktnavn: SEB4-G
• Fabrikant: STAUBLI
• Artikelnummer: 23.3140-22
• Diameter stiksystem: 4 mm
• Kontaktmateriale: CuZn (messing), overflade Au
• Isolationsmateriale: UL94 V-0
• Montering: indpresning i forborede plader
• Tilslutning: gevindbolt M4 og lötloch (soldering hole)
• Bemessungsdata: 1000 V, CAT III, 32 A / 600 V, CAT IV, 32 A
• Medfølgende montagemateriale: 2x MU0,8D/M4; 2x U/M4; FS/M4
• Bemærkninger / tilbehør: Einpressdorn MB4-S (angivet i datablad)
• Zulassungen: UR
• Datablad dato: 08.2022

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
