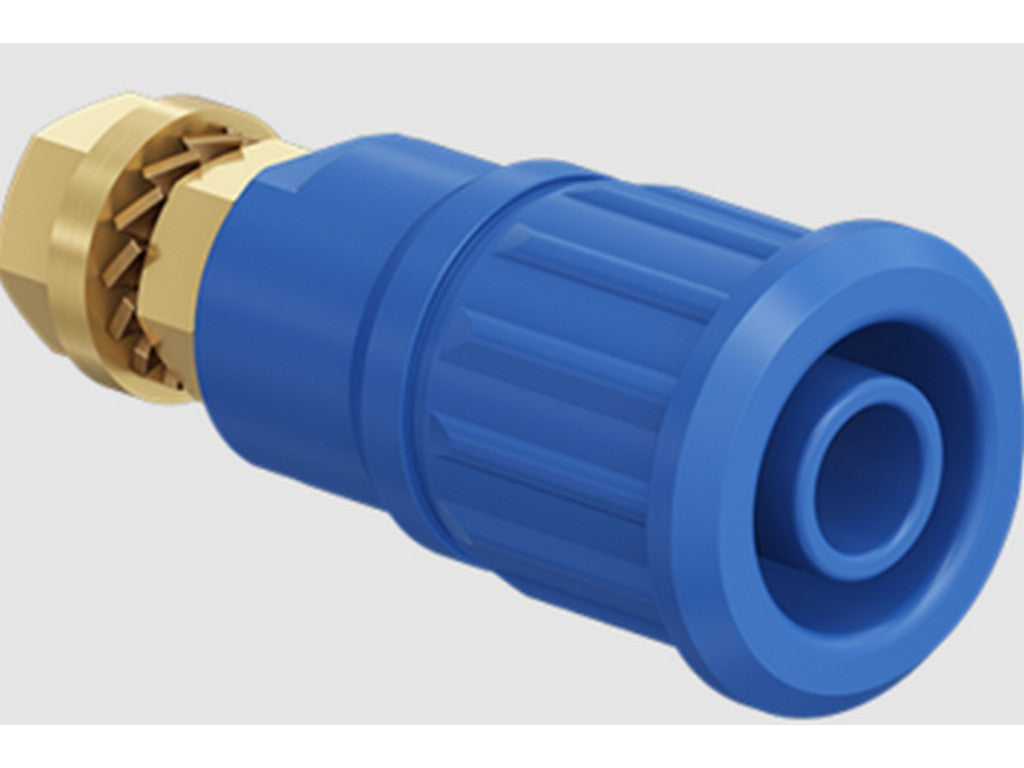

STAUBLI SEB4-GK
SEB4-GK er en indbygningsbøsning til 4 mm måleudstyr, som presses ind i et forboret panel. Den er beregnet til springloaded 4 mm stik med stiv isoleringshylster, så man får en fast og sikker tilslutning i test- og måleopstillinger.
Kontakten er lavet af bearbejdet messing med guldbelagt overflade. Det er en løsning, der typisk vælges, når man vil have en stabil kontaktflade i et panelmonteret tilslutningspunkt. Tilslutningen sker via en M4 boltforbindelse, og selve soklen er opbygget til presmontering.
I praksis bruges den dér, hvor man har brug for en permanent og ryddelig 4 mm tilslutning på frontpaneler eller i testopstillinger. Den passer ind i Stäubli’s 4 mm system og er en del af deres SEB4-GK familie under ordrenumrene 66.3140-*. Ved montage kan Stäubli’s MB4-S press-in tool anvendes.
Den elektriske mærkning er 1000 V CAT III og 600 V CAT IV, og strømratings er 32 A. Det gør den relevant i professionelle måleopgaver, hvor både sikkerhed og robust mekanisk opbygning betyder noget.
Typiske anvendelser
- Panelmonterede målepunkter
- Test- og måleudstyr med 4 mm stik
- Opbygning af faste forbindelser i testpaneler
Specifikationer
- Producent: STAUBLI
- MPN: 66.3140-23
- Type: SEB4-GK
- 4 mm press-in socket
- Til springloaded Ø4 mm plugs med rigid insulating sleeve
- Kontaktmateriale: machined brass (CuZn)
- Overflade: gold (Au)
- Montering: pressed into pre-drilled panels
- Forbindelse: threaded M4 bolt connection
- Mærkning: 1000 V CAT III
- Mærkning: 600 V CAT IV
- Strømrating: 32 A
- Ordregruppe: 66.3140-*
- Tilbehør: MB4-S press-in tool
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
