STAUBLI 23.3000-28

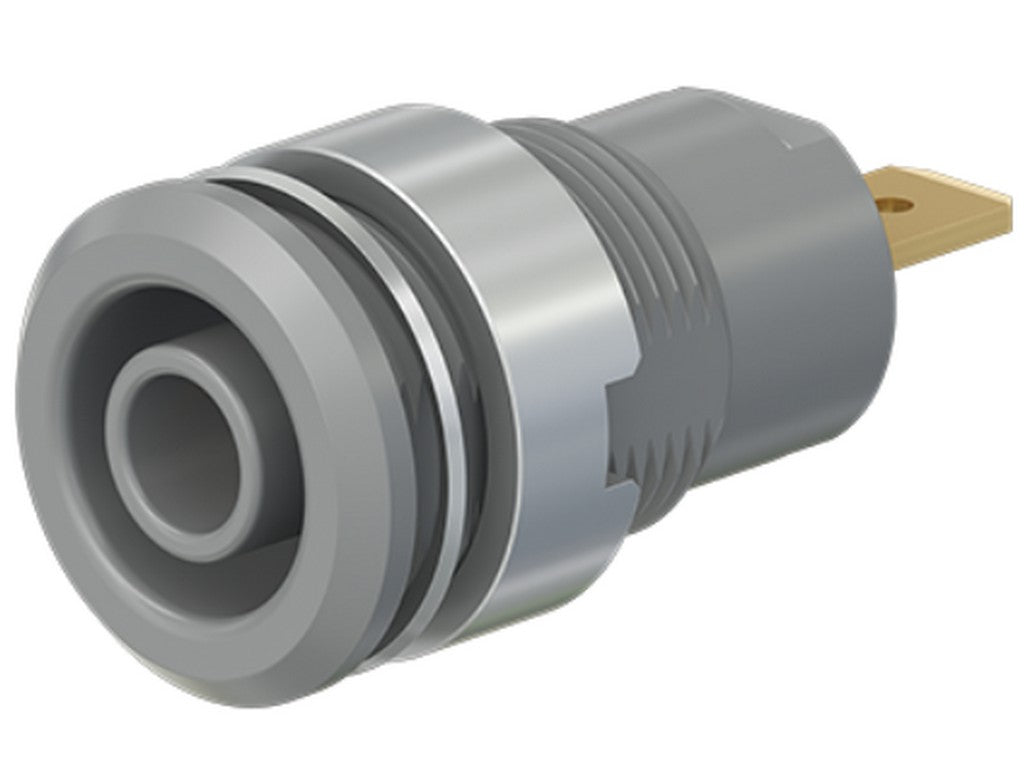

STAUBLI 23.3000-28 er en isoleret panelmonteret 4 mm bøsning til måle- og testopstillinger. Den bruges, når man vil have en fast og sikker tilslutning i et panel, så en 4 mm bananprop kan sættes i udefra. Her er det vigtigt, at stikket har en rigid isolerende krave, fordi bøsningen er beregnet til springbelastede 4 mm plugs af den type.
Bøsningen skrues fast i et forboret hul i panelet, typisk i plast eller metal. På bagsiden tilsluttes den via en flad tilslutningsflig på 4,8 x 0,8 mm, så den kan indgå pænt i en professionel opbygning. Kontaktfladen er bearbejdet messing med guldoverflade, og isolationsmaterialet er UL94 V-0, hvilket er relevant, når komponenten skal indgå i udstyr til krævende testmiljøer.
I praksis er det en reservedel eller montagekomponent, der gør det lettere at bygge sikre frontpaneler med standard 4 mm tilslutning. Den er mærket til 1000 V CAT III / 24 A og 600 V CAT IV / 24 A, så den passer ind i applikationer, hvor spænding og sikkerhedsniveau skal være tydeligt defineret.
Der medfølger monteringsdele, og Staubli angiver også tilbehør som FSH4,8x0,8, SS2 og SS425.
Typiske anvendelser
- Frontpaneler i test- og måleudstyr
- Elektriske tavler og prøveopstillinger med 4 mm tilslutning
- Panelmontage, hvor tilslutningen skal være fast og isoleret
Specifikationer
- Producent: STAUBLI
- MPN: 23.3000-28
- Produkt: Isoleret, rigid Ø4 mm panel-mount socket
- Accepterer: Spring-loaded Ø4 mm plugs med rigid insulating sleeve
- Kontaktmateriale: CuZn
- Kontakt-overflade: Au
- Isoleringsmateriale: UL94 V-0
- Montering: Skrues i forborede paneler
- Elektrisk tilslutning: Flat connecting tab 4.8 mm × 0.8 mm
- Mærkespænding/-strøm: 1000 V CAT III / 24 A
- Mærkespænding/-strøm: 600 V CAT IV / 24 A
- Medfølgende monteringsdele: MUR/M12x0,75 og SSP4
- Datablad: Se datablad fra producenten
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
