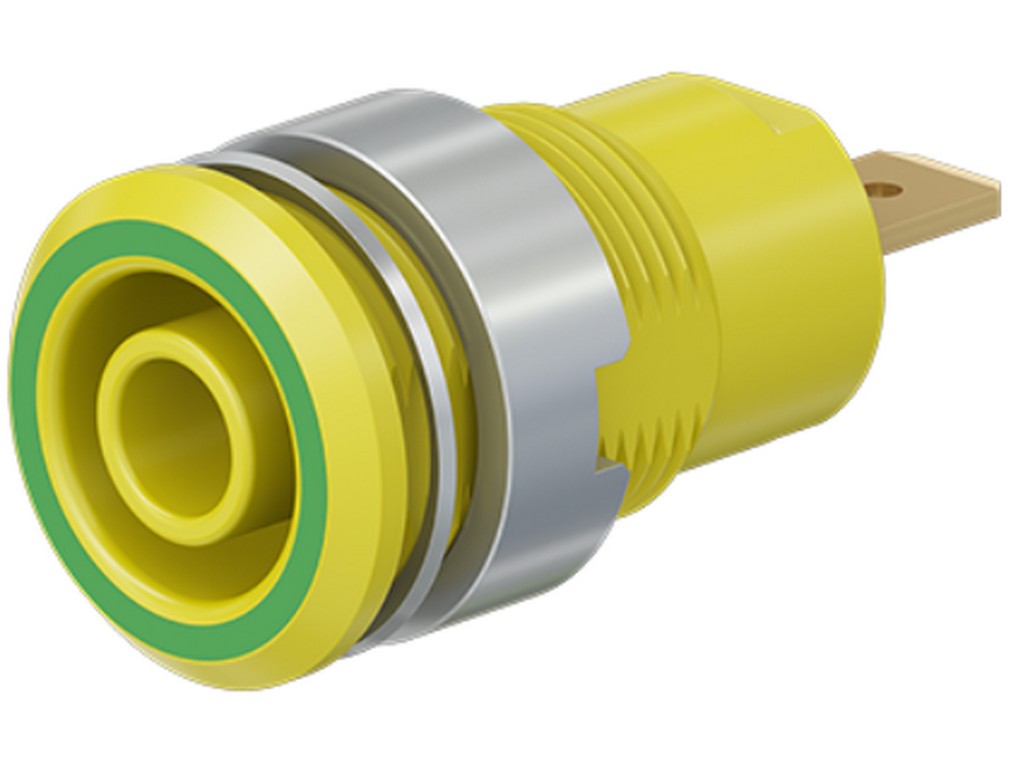

STAUBLI SLB4-F 23.3000-20
SLB4-F er en isoleret panelmonteret 4 mm sokkel til faste installationer i test- og måleudstyr. Den bruges, når man vil have en sikker og stabil 4 mm tilslutning monteret direkte i et panel, så forbindelsen bliver nem at bruge fra fronten af en kapsling eller et apparat.
Soklen er beregnet til springloaded 4 mm stik med stiv isoleringshylster. Den skrues fast i et forboret panel, også i plast eller metal, og den elektriske tilslutning sker via en flad tilslutningsflig på 4,8 mm × 0,8 mm. Det gør den velegnet som fast indføringspunkt i opbygninger, hvor der skal være orden i ledningsføringen og en robust mekanisk montage.
Den elektriske kontakt er udført i bearbejdet messing (CuZn) med guldoverflade. Isoleringsmaterialet er klassificeret UL94 V-0, og soklen er angivet til 1000 V, CAT III, 24 A samt 600 V, CAT IV, 24 A. Det er værdifulde data i miljøer, hvor både spænding, sikkerhedskategori og belastning skal være tydeligt defineret.
Har man brug for en fast, isoleret 4 mm paneltilslutning i testopstillinger eller andet el-teknisk udstyr, er det netop den type komponent, der giver en enkel og kontrolleret forbindelse uden at fylde unødigt.
Typiske anvendelser
- Panelmontering i test- og måleudstyr
- Faste 4 mm forbindelser i elektriske apparater
- Fronttilslutning i paneler af plast eller metal
Specifikationer
- Producent: STAUBLI
- MPN: 23.3000-20
- 4 mm plug system
- Til springloaded 4 mm plugs med stiv isoleringshylster
- Panelmonteres ved skruefastgørelse i forboret hul
- Flad tilslutningsflig: 4,8 mm × 0,8 mm
- Elektrisk kontakt: bearbejdet messing (CuZn)
- Kontaktoverflade: guld (Au)
- Isoleringsmateriale: UL94 V-0
- Rated values: 1000 V, CAT III, 24 A
- Rated values: 600 V, CAT IV, 24 A
- Datablad URL: https://www.staubli.com/content/dam/ecs/technical-documentation/datasheets/TM/23.3000_en.pdf
