STAUBLI 49.7046-29

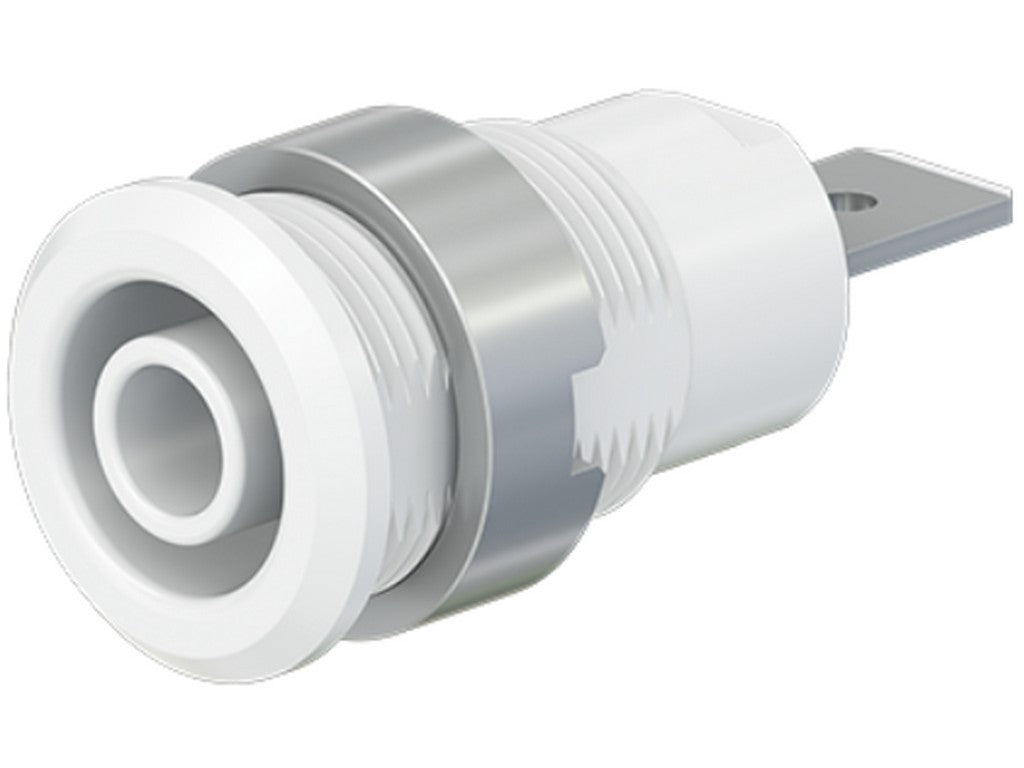

STAUBLI 49.7046-29 er en isoleret, fast panelbøsning til 4 mm laboratoriesystemer. Den bruges, når man vil føre en målespænding eller en testforbindelse ud gennem et panel og stadig have en sikker, fast monteret tilslutning. Bøsningen tager imod fjederbelastede 4 mm stik med rigid isoleringsmanchet, så den passer ind i klassiske test- og måleopstillinger.
Den monteres ved at skrues ind i et forboret panel, også i plast eller metal, og forbindes på bagsiden via en flad tilslutning på 6,3 mm x 0,8 mm. Det gør den praktisk, når forbindelsen skal være enkel at servicere og samtidig sidde stabilt i en frontplade eller et kabinet.
Kontaktmaterialet er forarbejdet messing med nikkeloverflade, og den er beregnet til professionelle miljøer med høje krav til sikkerhed og elektriske data. Det ses blandt andet på de angivne mærkeværdier på 1000 V, CAT III, 32 A og 600 V, CAT IV, 32 A.
Typiske anvendelser
- Panelmontage i test- og måleudstyr
- Elektriske opstillinger, hvor 4 mm stik skal føres sikkert ud gennem et kabinet
- Laboratorie- og servicemiljøer med krav til fast og isoleret tilslutning
Specifikationer
- Producent: STAUBLI
- MPN: 49.7046-29
- Isoleret, fast panelbøsning
- Til 4 mm stiksystem
- Accepterer fjederbelastede Ø4 mm stik med rigid isoleringsmanchet
- Montering: skrues i forborede paneler
- Tilslutning: flad terminal 6,3 mm x 0,8 mm
- Kontaktmateriale: CuZn
- Overflade på elektrisk kontakt: nikkel
- Isoleringsmateriale: UL94 V-0
- Mærkeværdier: 1000 V, CAT III, 32 A
- Mærkeværdier: 600 V, CAT IV, 32 A
- Medfølgende monteringsdel: MUR/M12x0,75
