STAUBLI 23.3020-28

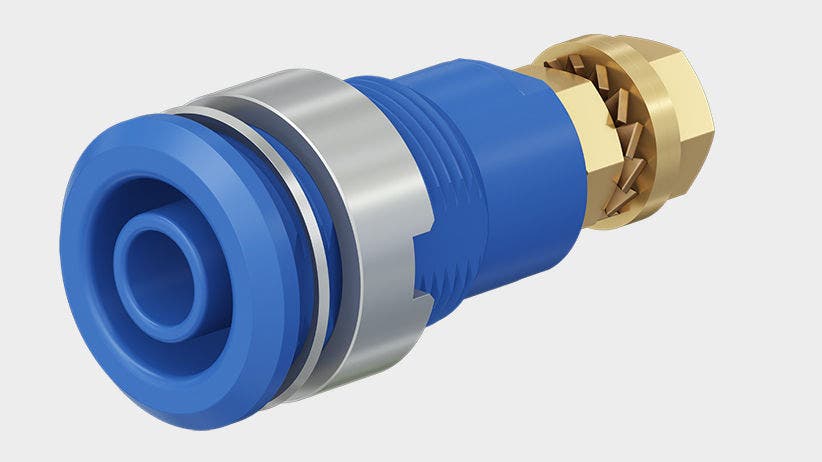

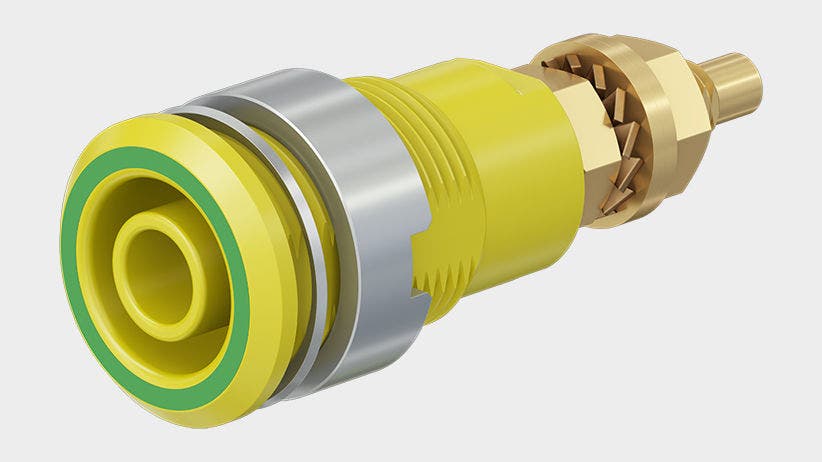

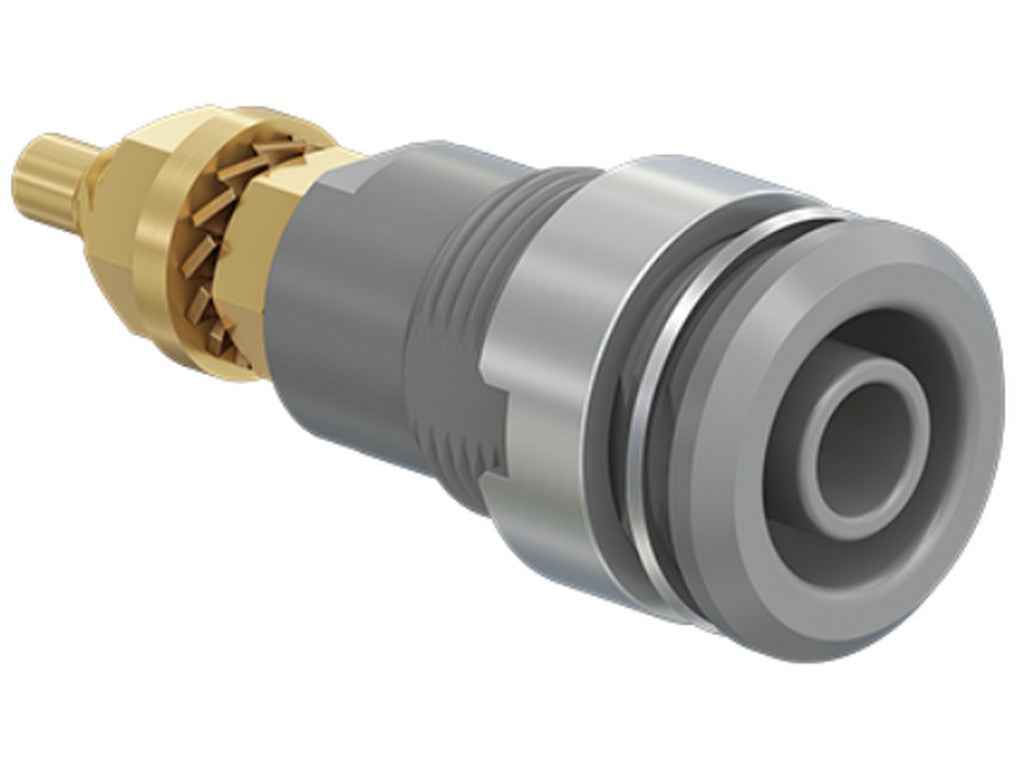

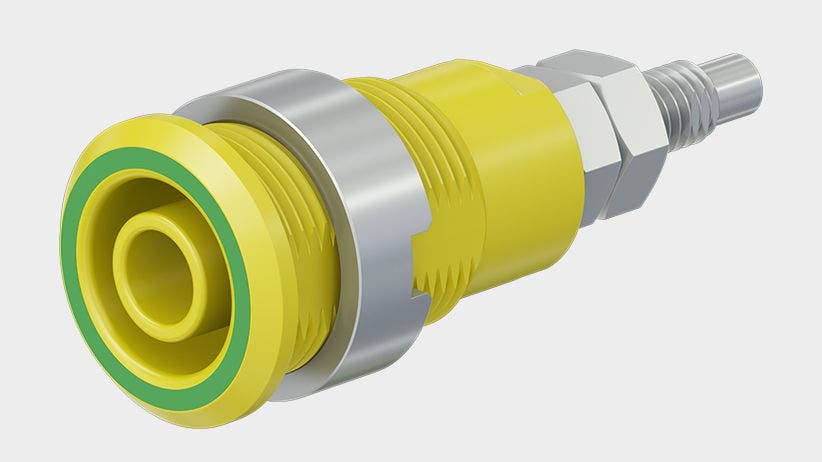

STAUBLI 23.3020-28 er et isoleret, fast paneludtag til Ø4 mm bananstik. Det bruges, når man vil have en sikker og fast montering i et panel, så måleledninger eller testtilslutninger kan kobles til og fra på en enkel måde. Stikket er beregnet til fjederbelastede Ø4 mm stik med en stiv isoleringskrave, og det skrues ind i forborede paneler af plast, metal eller lignende.
I praksis giver det en pæn og robust frontmontering, hvor forbindelsen føres bagud via loddehul og gevindbolt M4. Kontaktmaterialet er forarbejdet messing med guldoverflade, mens isoleringsmaterialet er UL94 V-0. Det er relevante detaljer, fordi de siger noget om både elektrisk kontakt, montagetype og materialernes brandegenskaber.
Derudover er det et paneludtag, der er godkendt til testtilbehør efter IEC EN 61010-2-030. Det gør det velegnet i miljøer, hvor der arbejdes med måle- og testudstyr, og hvor tilslutningen skal være både mekanisk stabil og tydeligt afgrænset.
Typiske anvendelser
- Panelmonterede test- og målepunkter
- Fronttilslutninger i testudstyr
- Fast montering i instrumentpaneler og apparater
Specifikationer
- Producent: STAUBLI
- MPN: 23.3020-28
- Produktbetegnelse: SLB4-G
- Type: isoleret, fast paneludtag
- Kontaktstørrelse: Ø4 mm
- Tilslutning: fjederbelastede Ø4 mm stik med stiv isoleringskrave
- Montering: skrues i forborede paneler
- Gevind: M4
- Elektrisk kontakt: messing (CuZn)
- Overfladebehandling: guld (Au)
- Isoleringsmateriale: UL94 V-0
- Mærkedata: 1000 V, CAT III, 32 A
- Mærkedata: 600 V, CAT IV, 32 A
- Testtilbehør iht. IEC EN 61010-2-030
- Medleveret montageudstyr: 2x MU0,8D/M4; MUR/M12,0x75; SSP4; 2x U/M4; FS/M4
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
