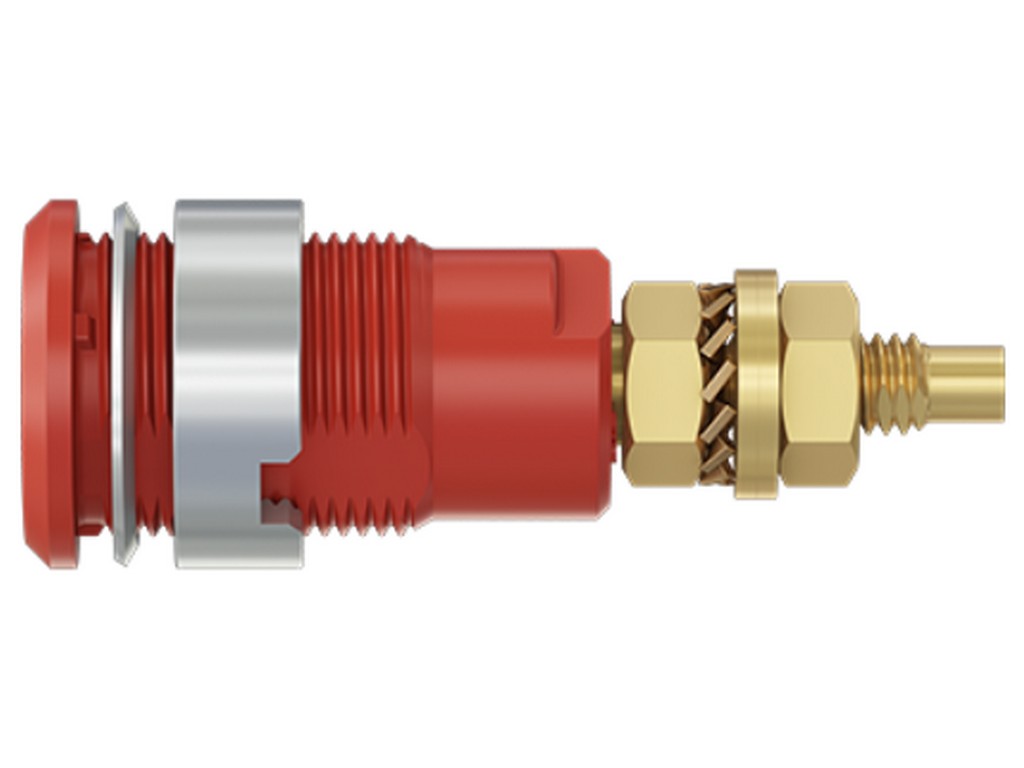

SLB4-G er en isoleret, rigid panelmonteret sokkel fra STAUBLI, designet til at modtage fjederbelastede Ø4 mm stik med rigid isolerende hylster. Produktets funktion og opbygning er dokumenteret i producentens datablad (02.2022) og er specificeret som testtilbehør i henhold til IEC EN 61010-2-030.
Konstruktion og materialer
Elektrisk kontakt: drejet messing (CuZn) med guldbelægning (Au).
Isoleringsmateriale: UL94 V-0.
Montering: skrues ind i præborede paneler; tilslutning via M4-gængestang og loddehul.
Teknisk dokumentation
Produktets tekniske data og godkendelser fremgår af producentens datablad. For komplet oversigt over tekniske data og leveret monteringsdele, se producentens dokumentation.
SLB4-G er specificeret som testtilbehør og anvendes til forbindelser, hvor der kræves en isoleret, panelmonteret sokkel til fjederbelastede Ø4 mm stik. Produktet monteres i præborede paneler og giver elektrisk forbindelse via M4-gevind og loddepunkt.
Specifikationer
Produktnavn: SLB4-G
Varenummer: 23.3020-*
Diameter af plugsystem: 4 mm
Rated values: 1000 V, CAT III, 32 A / 600 V, CAT IV, 32 A
Elektrisk kontakt materiale: CuZn (drejet messing) med Au-overfladebehandling
Isoleringsmateriale: UL94 V-0
Gevind: M4
Opsummering af leveret montagemateriale: 2x MU0,8D/M4; MUR/M12x0,75; SSP4; 2x U/M4; FS/M4 (opført i datablad)
Testtilbehør: i henhold til IEC EN 61010-2-030
Godkendelse: UR
Datablad dato: 02.2022
Kilde: Producentens datablad (se link ovenfor).
