Bøsning SLB4-R forgyldt gul CAT III 1000V 24A
Bøsning SLB4-R forgyldt gul CAT III 1000V 24A
Stäubli
SKU:233010-24

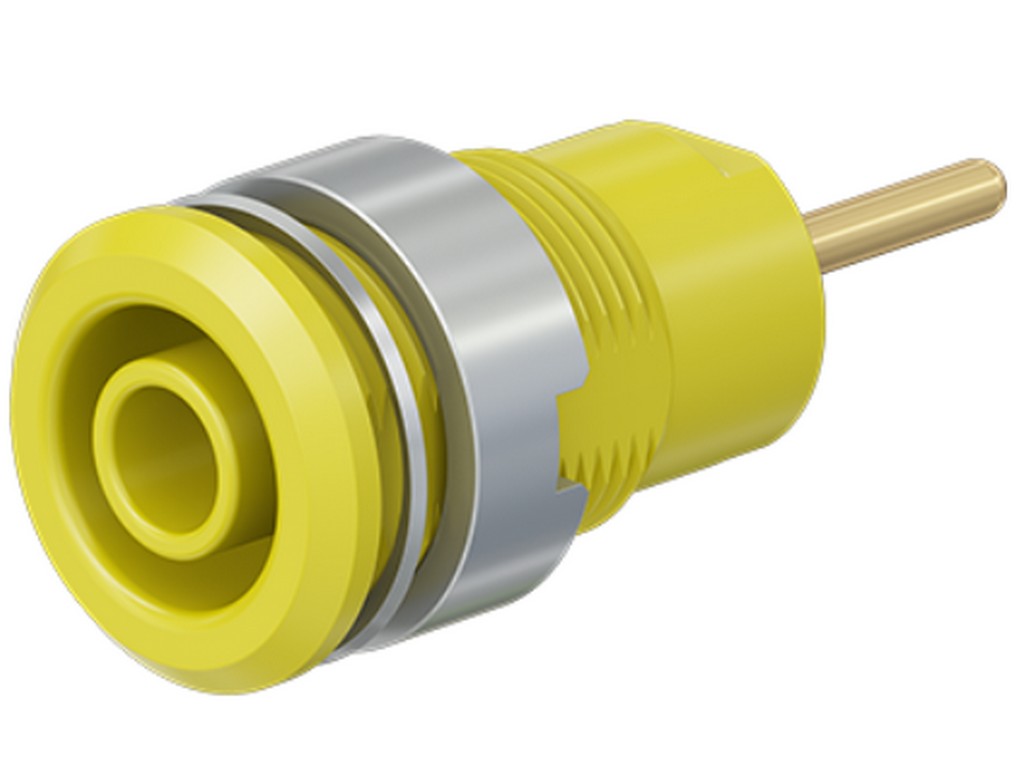

Panelmonteret sokkel SLB4-R
SLB4-R er en panelmonteret, isoleret og rigid Ø4 mm sokkel fra STAUBLI, beregnet til at acceptere spring-loaded Ø4 mm stik med en stiv isoleringshylse. Sokkelens krop er maskinbearbejdet messing, og isolationsmaterialet er specificeret som UL94 V-0. Forbindelse foretages via en rund forbindelsestap med en diameter på 1,9 mm.
Konstruktion og materialer
- Sokkeltype: Isoleret, rigid Ø4 mm
- Base-/kropmateriale: Maskinbearbejdet messing (CuZn angivet for elektrisk kontakt)
- Isoleringsmateriale: UL94 V-0
- Elektrisk kontakt: Guldbelagt (Au)
- Forbindelsestap: Rund, Ø 1,9 mm
Dokumentation
For tekniske detaljer og komplet produktinformation henvises til producentens datablad:
Typiske anvendelser
SLB4-R er designet til panelmontering i forpaneler, hvor den skrues fast i forborede paneler af plastik, metal eller lignende materiale. Produktets funktion er at modtage spring-loaded Ø4 mm stik med stiv isoleringshylse.
Elektriske og testoplysninger
- Angivne rated values: 1000 V, CAT III, 24 A
- Alternativ angivelse i serien: 600 V, CAT IV, 24 A
- Testtilbehør: I henhold til IEC EN 61010-2-030
- Godkendelser: UR (angivet i databladet)
Specifikationer
- Manufacturer part number: 23.3010-*
- Diameter af plug-system: 4 mm
- Accept af stik: Spring-loaded Ø4 mm stik med rigid isoleringshylse
- Materiale, kontaktbase: CuZn (angivet for elektrisk kontakt)
- Kontaktoverflade: Au (guldbelagt)
- Isoleringsmateriale: UL94 V-0
- Forbindelsestap: Rund Ø 1,9 mm
- Rated values: 1000 V, CAT III, 24 A; alternativt 600 V, CAT IV, 24 A
- Teststandard: IEC EN 61010-2-030 (testtilbehør)
- Leveret samlesæt/materiale: MUR/M12x0,75; SSP4 (angivet i datablad)
- Bemærkede tilbehør: Tube spanner SS2; Tube spanner SS425
- Datablad: Data sheet SLB4-R 02.2022 (angivet i producentdokumentation)
Kilde: STAUBLI produktdatablad for SLB4-R (se datablad link ovenfor).
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
