STAUBLI 23.3010-22

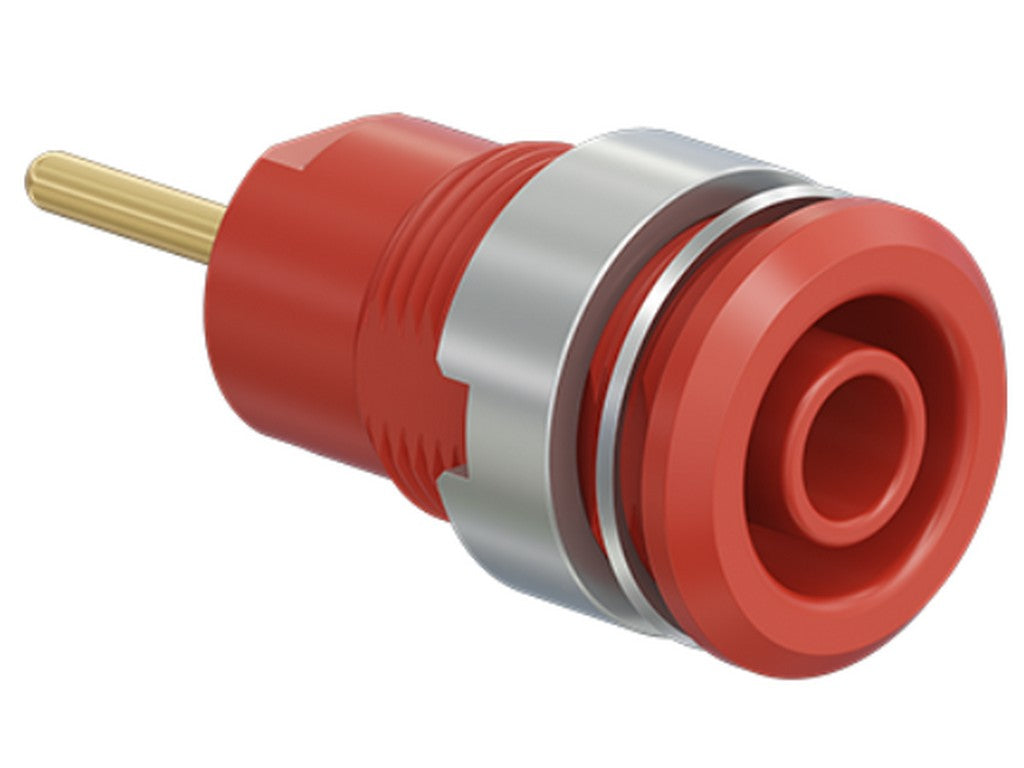

STAUBLI 23.3010-22 er en isoleret panelbøsning til 4 mm stiksystemer. Den bruges, når en fast måle- eller tilslutningspunkt skal føres ud gennem et panel, og hvor der samtidig er krav til en sikker og ryddelig montering.
Bøsningen er stiv og beregnet til at blive skruet fast i forborede paneler af for eksempel plast eller metal. Den tager imod fjederbelastede 4 mm stik med stiv isoleringskrave, så den passer ind i almindelige professionelle test- og måleopstillinger.
Kontaktfladen er forgyldt, og selve kontakten er udført i machined brass med CuZn som grundmateriale. Det er typiske detaljer, der har betydning i praksis, fordi de understøtter en stabil elektrisk forbindelse. Isoleringsmaterialet er UL94 V-0, og det siger noget om, at der er valgt et materiale til brug i krævende el-tekniske sammenhænge.
På bagsiden er der en rund tilslutningspin på Ø1,9 mm. Leveringen omfatter monteringsdele, så bøsningen kan monteres direkte i panelet med det tilhørende tilbehør.
Typiske anvendelser
Benyttes i test- og måleudstyr, laboratorieopstillinger og andre panelmonterede forbindelser, hvor man arbejder med 4 mm stiksystemer.
Specifikationer
- Producent: STAUBLI
- MPN: 23.3010-22
- Type: isoleret, stiv panelbøsning
- Stiksystem: 4 mm
- Tilslutning: fjederbelastede Ø4 mm stik med stiv isoleringskrave
- Montering: skrues i forborede paneler
- Tilslutningspin: rund Ø1,9 mm
- Kontaktmateriale: machined brass
- Grundmateriale for kontakt: CuZn
- Kontaktflade: Au
- Isoleringsmateriale: UL94 V-0
- Mærkeværdier: 1000 V, CAT III, 24 A / 600 V, CAT IV, 24 A
- Leveres med: MUR/M12x0,75 og SSP4
- Standard: test accessory acc. to IEC EN 61010-2-030
