STAUBLI 65.3321-21

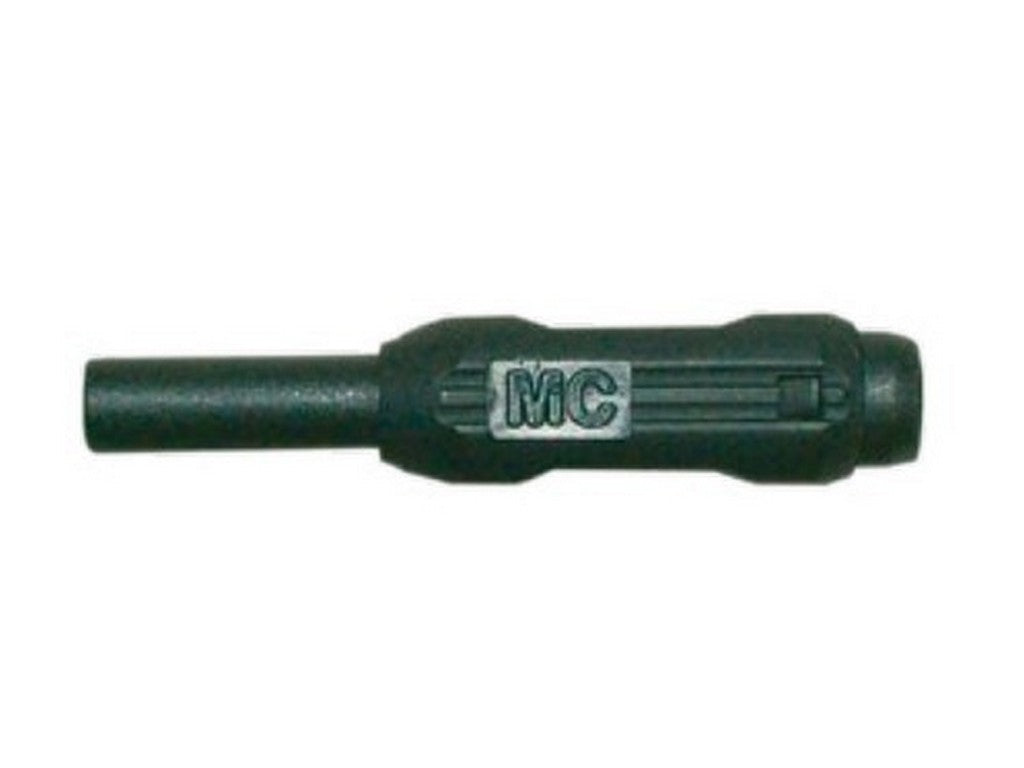

STAUBLI 65.3321-21 er en lille in-line socket til selvmontage af forbindelsesledninger. Den bruges, når der skal laves en ledningsforbindelse med en Ø1,5 mm kontakt, hvor man vil have en løs, monterbar terminering i stedet for en fast fabriksmonteret ledning.
Indeni sidder en fjederbelastet MULTILAM-kontakt, som giver en stabil kontaktflade. Selve kontakten er guldbelagt, og huset er udført i PA. Det gør den egnet til professionelle opbygninger, hvor man arbejder med præcise og gentagne forbindelser. Den er angivet som velegnet til dampsterilisering, og der er knyttet en temperaturangivelse på 134 °C til kontaktoverfladen.
Ved valg af den her type komponent er det især vigtigt at tænke på, hvordan den skal monteres i ledningen. Her kan den samles ved lodning eller crimpning, og producenten henviser til montagevejledningen MAH531 for selve opbygningen. Den passer sammen med modstykker som MEB1,5-R og MLB1,5-R.
Til den praktiske side hører også, at udtrækskraften er angivet til ca. 3 N, og at kabelområdet er 0,25 mm² til 0,5 mm². For MS1525-B er den maksimale kabeldiameter angivet til 2,1 mm.
Typiske anvendelser
- Selvmontage af forbindelsesledninger
- Opbygning af ledningssæt med kompatible Staubli-modstykker
- Anvendelser hvor guldbelagt kontakt og fjederkontakt er relevant
Specifikationer
- Producent: STAUBLI
- MPN: 65.3321-21
- Order number series: MS1525-B / 65.3321-*
- Kontakt: guldbelagt Ø1,5 mm socket
- Kontaktprincip: fjederbelastet MULTILAM-kontakt
- Isoleringsmateriale: PA
- Montering: lodning eller crimpning
- Kabeltværsnit: 0,25 mm² til 0,5 mm²
- Maks. kabeldiameter: 2,1 mm
- Udtrækskraft: ca. 3 N
- Kompatible modstykker: MEB1,5-R og MLB1,5-R
- Egnet til dampsterilisering
- Temperaturangivelse: 134 °C
