STAUBLI 66.9684-27

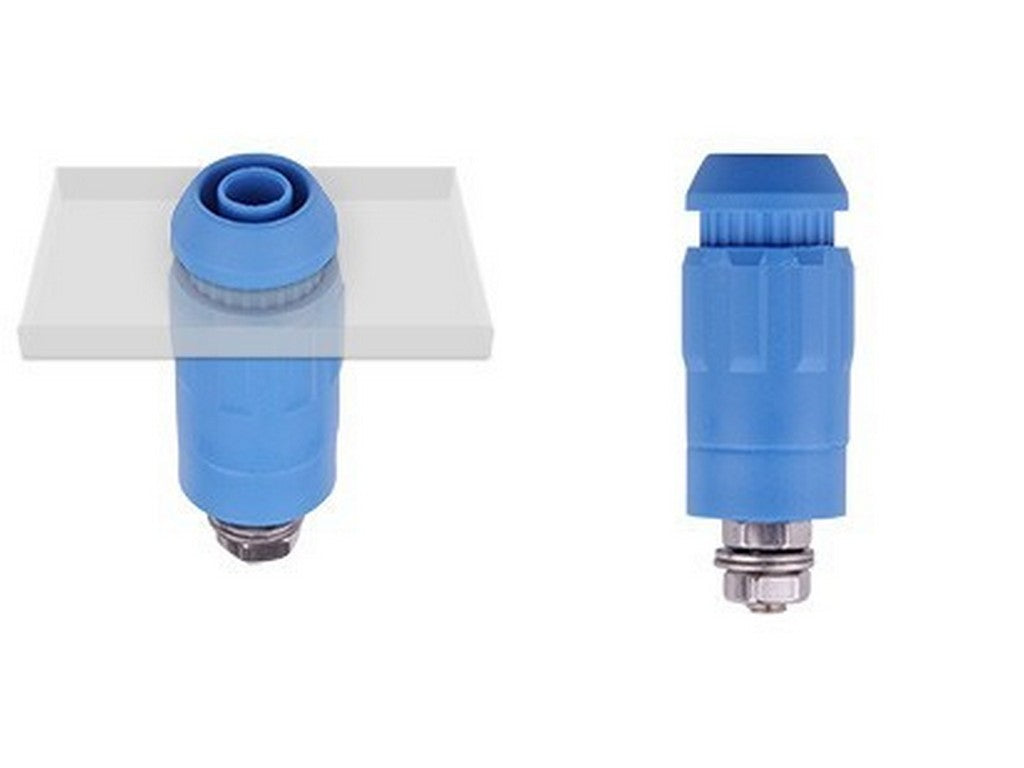

STAUBLI 66.9684-27 er en isoleret, fast 4 mm universalbøsning til test- og måleopstillinger. Den bruges sammen med fjederbelastede 4 mm stik med en stiv isoleringskrave og giver en sikker og praktisk tilslutning i paneler og apparater.
Bøsningen har en bearbejdet kontakt i messing med nikkeloverflade og tilsluttes med M4 gevindbolt. Den kan monteres oven på en flade, bygges plan ind eller presses i forborede paneler i for eksempel plast eller metal. Det gør den nem at få ind i både nye konstruktioner og eksisterende opbygninger, hvor der skal etableres en fast 4 mm-tilslutning.
De angivne mærkeværdier er 600 V ved overflademontering og 1000 V ved planmontering eller press-in, sammen med CAT II og 20 A. I praksis betyder det, at bøsningen er beregnet til professionelle måle- og testmiljøer, hvor der stilles krav til både spænding, strøm og sikker tilslutning.
Til åbne eller ubrugte udtag kan der bruges en beskyttelseshætte af typen SD-XUB. Den dækker bøsningen og giver en angivet beskyttelsesgrad på IP67, når den er monteret.
Typiske anvendelser
- Test- og målepaneler
- Elektriske opstillinger med 4 mm stiksystem
- Indbygning i plast- eller metalpaneler
- Udstyr, hvor der ønskes en fast og isoleret tilslutning
Specifikationer
- Producent: STAUBLI
- MPN: 66.9684-27
- Produkt: Isoleret, fast 4 mm universalbøsning
- Passer til: Fjederbelastede 4 mm stik med stiv isoleringskrave
- Kontaktmateriale: Messing (CuZn)
- Overflade på elektrisk kontakt: Nikkel (Ni)
- Tilslutning: M4 gevindbolt
- Montering: Overflademontering, plan montering eller press-in i forborede paneler
- Mærkespænding: 600 V ved overflademontering
- Mærkespænding: 1000 V ved plan montering eller press-in
- Kategori: CAT II
- Mærkestrøm: 20 A
- Valgfrit tilbehør: Beskyttelseshætte SD-XUB
- Beskyttelsesgrad med hætte: IP67
- Datablad: Se datablad fra producenten
