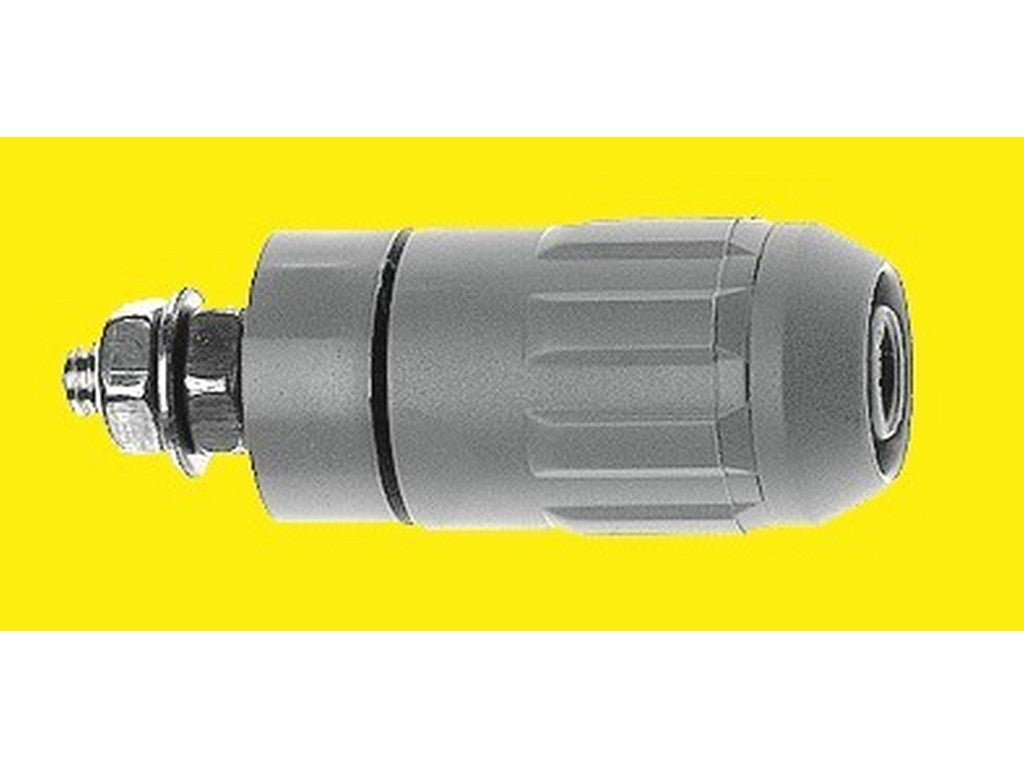

Stäubli XUB-G universal socket 66.9684-20
Stäubli XUB-G er en isoleret, fast monteret universal bøsning til 4 mm stik. Den bruges, når man vil have en sikker og stabil tilslutning til måle- og testudstyr med fjederbelastede 4 mm pluggenheder med stiv isoleringskrave. I praksis er det en panelmonteret forbindelsesdel, som giver en pæn og robust indbygning i både metal- og plastpaneler.
Bøsningen kan enten monteres udenpå panelet, bygges plant ind eller presses ind i et forboret hul. Tilslutningen sker via en M4 gevindbolt, så den er let at integrere i en professionel opstilling. Den elektriske kontakt er udført i CuZn med nikkeloverflade, hvilket er typisk for denne type testtilbehør, hvor slidstyrke og god kontakt er vigtig.
Den er angivet til 1000 V, CAT II og 20 A og er klassificeret som testtilbehør efter IEC EN 61010-031. Det gør den relevant i test- og målemiljøer, hvor der stilles krav til både sikkerhed og standardiserede tilslutninger. Der findes også tilbehør som beskyttelseshætte SD-XUB og indpresningsværktøj MB4-S.
Typiske anvendelser
Bruges i målepaneler, testopstillinger og andet laboratorie- eller servicemateriel, hvor 4 mm testprober skal kunne tilsluttes sikkert og gentagne gange.
Specifikationer
- Producent: STAUBLI
- MPN: 66.9684-20
- 4 mm stiksystem
- Isoleret, rigid bøsning
- Accept af fjederbelastede 4 mm plugs med stiv isoleringskrave
- Montering: overflademonteret, plant indbygget eller presset i forboret panel
- Tilslutning: M4 gevindbolt
- Materiale i elektrisk kontakt: CuZn
- Overfladebehandling: Ni
- Rated values: 1000 V, CAT II, 20 A
- Standard: IEC EN 61010-031
- Godkendelse: UR
- Tilbehør: SD-XUB beskyttelseshætte
- Tilbehør: MB4-S indpresningsværktøj
- Datablad: Se datablad fra producenten
