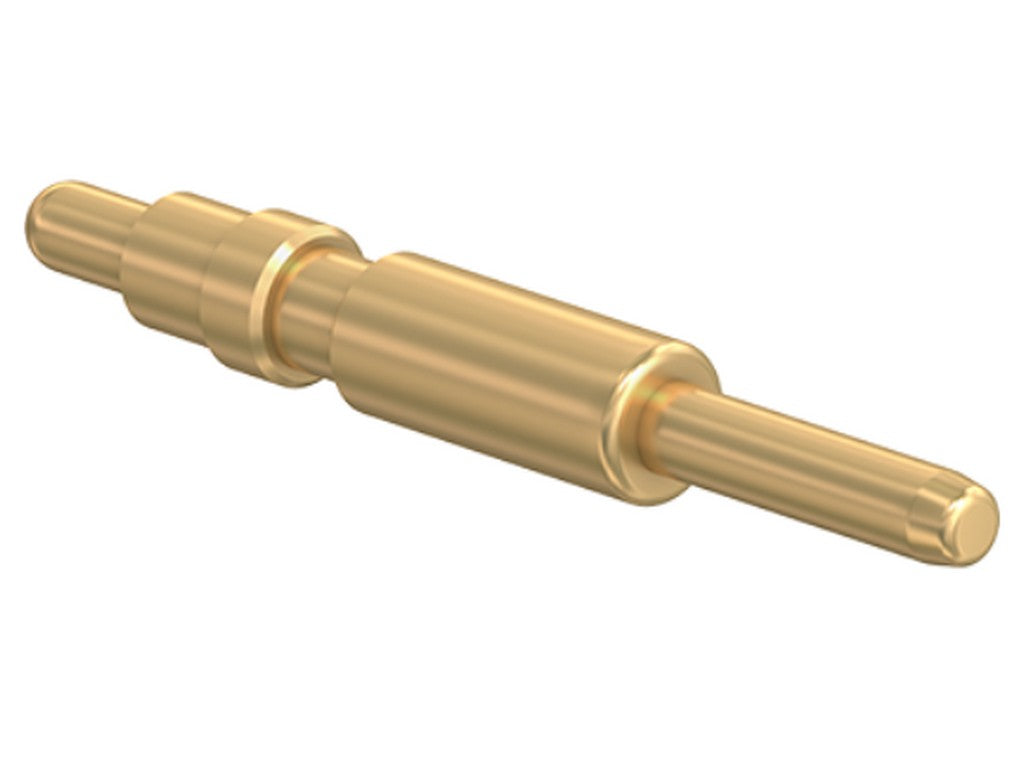

STAUBLI CombiTac contact element CT-S3/PCB-K
CT-S3/PCB-K er et kontakt-element til Stäubli CombiTac-systemet, beregnet til kontaktbæreren CT-E3-3. Det er en pin-kontakt med 3 mm nominel diameter og er lavet til PCB-terminering, så den kan indgå i løsninger, hvor kontakten skal forbindes direkte via printplade.
I praksis bruges den, når man skal bygge en modulær forbindelse op med faste, pålidelige kontaktpunkter. Det er især relevant i CombiTac-opbygninger, hvor man vælger de enkelte kontaktdele efter den strøm, den mekaniske opbygning og den måde, forbindelsen skal afsluttes på.
For denne kontakt er den nominelle strøm angivet til 35 A, og den typiske kontaktmodstand er under 1,1 mΩ. Det giver et godt billede af, hvad kontakten er tænkt til: en kompakt forbindelsesdel, hvor lav modstand og en stabil kontaktflade er vigtigt i den daglige drift. Den er desuden opgivet til 100.000 sammenkoblingscyklusser, så den er lavet til gentagen brug i et professionelt miljø.
Den angivne glidkraft pr. kontakt er 8 N. Det er en relevant detalje, fordi den fortæller noget om, hvor meget mekanisk kraft der skal til, når kontakten kobles sammen. I modulære systemer betyder det noget for både montage og den samlede betjening af forbindelsen.
Typiske anvendelser
Kontakt-elementet indgår i CombiTac-opbygninger, hvor man arbejder med PCB-terminering og en modulær kontaktløsning i elektronik- og industrimiljøer.
Specifikationer
- Producent: STAUBLI
- MPN: 33.0535
- Type: CT-S3/PCB-K
- Kontakt til CombiTac kontaktbærer CT-E3-3
- Pin-kontakt
- PCB-terminering
- Nominel kontakt-diameter: 3 mm
- Nominel strøm: 35 A
- Typisk kontaktmodstand: < 1.1 mΩ
- Glidkraft pr. kontakt: 8 N
- Sammenkoblingscyklusser: 100.000
