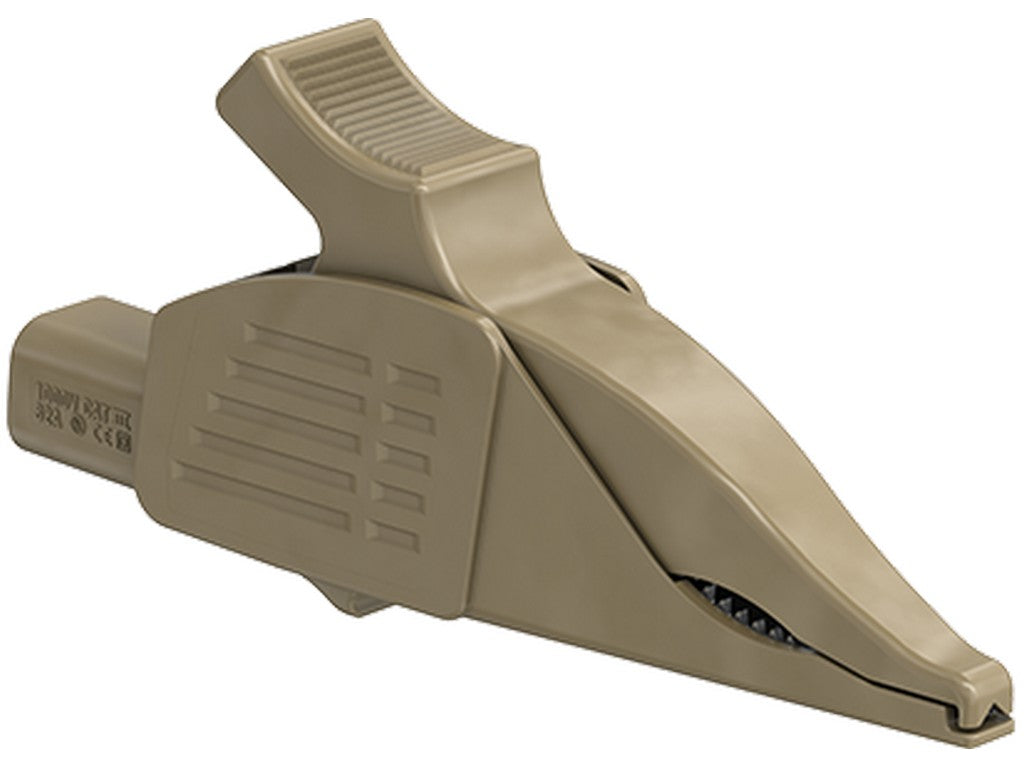

Delfinnæb XDK-1033 brun 1000V AC/1500V DC- CAT III - 32A

Stäubli

SKU:669575-27

Delfinklemme: Stäubli XDK-1033

Stäubli XDK-1033 er en delfinklemme (dolphin clip) fra STAUBLI beregnet som måle- og testtilbehør. Produktet er udført i messing (CuZn) med helsides isolering og leverer mekanisk greb via tænderede kæber samt en flade egnet til fin ledning.

Materiale og konstruktion

Kontaktmateriale: CuZn (messing)
Overflade: Ni (nikkel)
Isolering: all-round (hel-omsluttende isolator)
Åbningsbredde: 39,5 mm
Rigid Ø 4 mm-bøsning i isolator til fjederbelastede Ø 4 mm-stik med stiv isoleringshylse

Elektriske data og godkendelser

Angivne måleværdier i databladet: 1000 V, CAT III, 32 A
Databladet angiver desuden: 600 V, CAT IV, 32 A
Standard-/klassificering for måletilbehør: Messzubehör nach IEC EN 61010-031
Godkendelser: UL, CE

Typiske anvendelser

Stäubli XDK-1033 anvendes som klemme til elektriske forbindelser hvor et mekanisk greb og samtidig mulighed for tilslutning af Ø 4 mm-stik er påkrævet. Produktet er udført så det kan gribe både grovere leder og tilbyde en flade for fin ledning og accepterer fjederbelastede Ø 4 mm-stik med stiv isoleringshylse.

Dokumentation

Tekniske oplysninger og godkendelser kan verificeres i producentens datablad: Se datablad fra producenten

Specifikationer

Produkt: Stäubli XDK-1033
Producent: STAUBLI
Artikelnummer: 66.9575-*
Kontaktmateriale: CuZn (messing)
Kontaktoverflade: Ni (nikkel)
Isolering: all-round isolator
Åbningsbredde: 39,5 mm
Ø 4 mm-rigid bøsning i isolator (passer til fjederbelastede Ø 4 mm-stik med rigid isoleringshylse)
Bemessningsdata: 1000 V, CAT III, 32 A (datasheet nævner også 600 V, CAT IV, 32 A)
Standard: Messzubehör nach IEC EN 61010-031
Godkendelser: UL, CE
