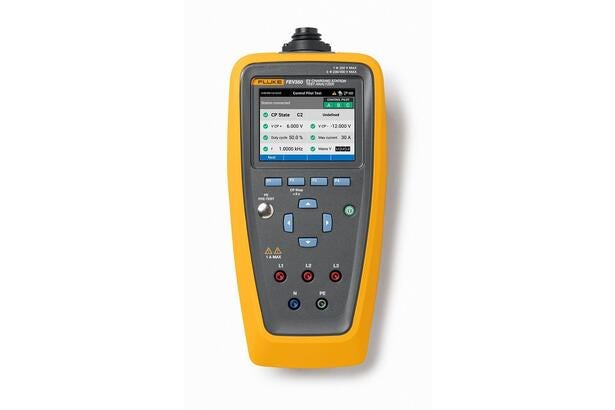

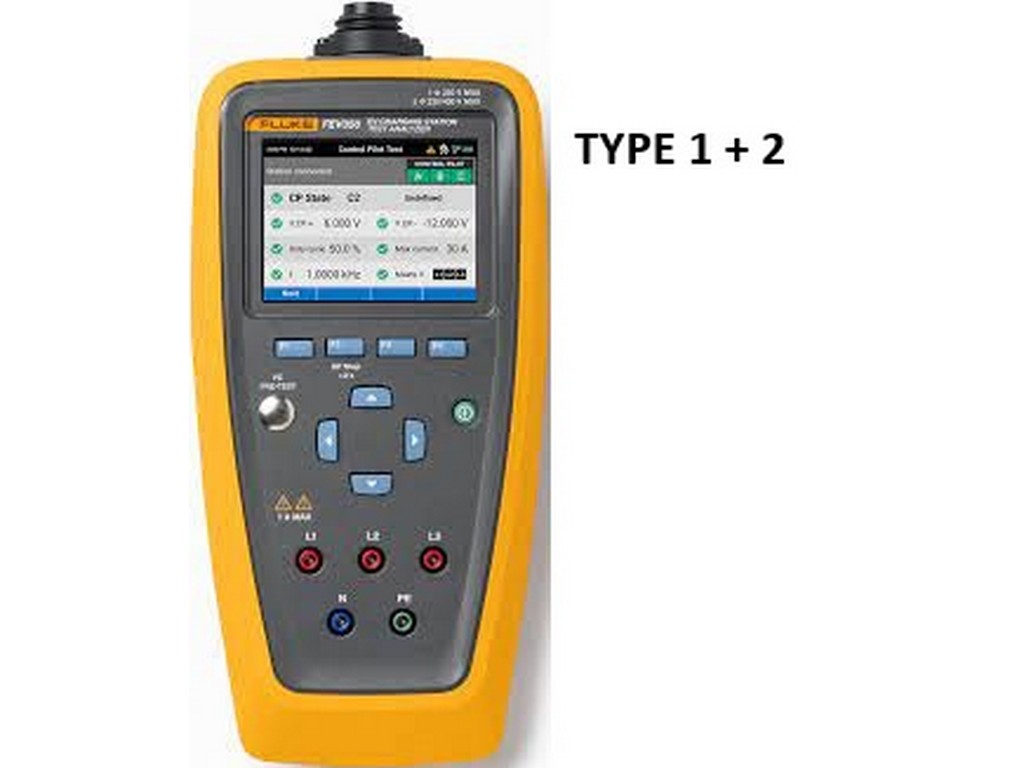

Denne analyzer fra Fluke, Fluke FEV350, er et måleinstrument til sikkerheds- og funktionsmåling af AC elbil-ladestationer med Type 1 og Type 2 stikforbindelser. Fluke FEV350 udfører foruddefinerede testsekvenser og viser pass/failed-indikationer for hver måling på farvedisplayet.
Funktioner
PE (protective earth) pre-test for kontrol af farlig spænding
Visuel inspektion via indbygget tjekliste
30 mA RCD og 6 mA RDC-DD udløsertest
Måling af nominel spænding og fasesekvens
Control Pilot (CP) automatisk simulering og bølgeformsanalyse
Proximity Pilot (PP) simulation og fejlsimulering
Trådløs integration via Bluetooth med kompatible Fluke multifunktions installationstestere for earth bond, insulation og loop/line impedance

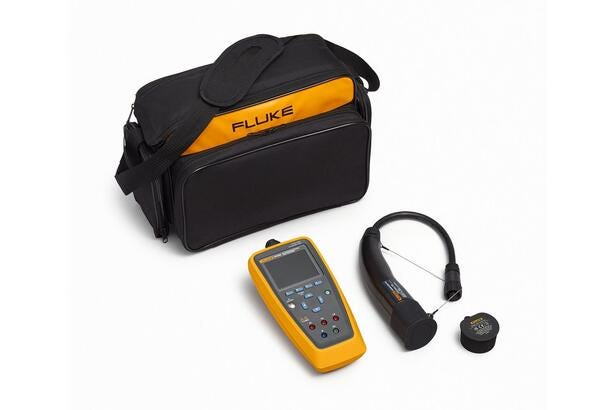

Tilbudt i forskellige kit-konfigurationer (f.eks. FEV350/TY2, FEV350/TY2/TY1 og PRO varianter)
Dokumentation
Der findes teknisk dokumentation og brugermanual hos producenten, herunder et officielt datablad.
Se datablad fra producenten
Typiske anvendelser
Udførelse af sikkerhedstest på AC ladestationer med Type 1 eller Type 2 stik (PE pre-test, RCD/RDC-DD tester).
Funktions- og ydelsestest af ladestationers control pilot-signaler (automatisk CP-simulering og bølgeformsanalyse).
Fejlsøgning og verifikation af fejltilstande gennem PP-simulering og CP/PP fejltjek.
Specifikationer
Input elektriske ratings: 1-faset 250 V max, 3-faset 230/400 V max, 50/60 Hz, max 1 A
Internt effektforbrug: 3 W maks.
Dimensioner (H x B x D): 263 mm x 123 mm x 63 mm (uden TY1/TY2 plug)
Vægt: 0.9 kg uden TY1/TY2 plug, 1.4 kg med plug

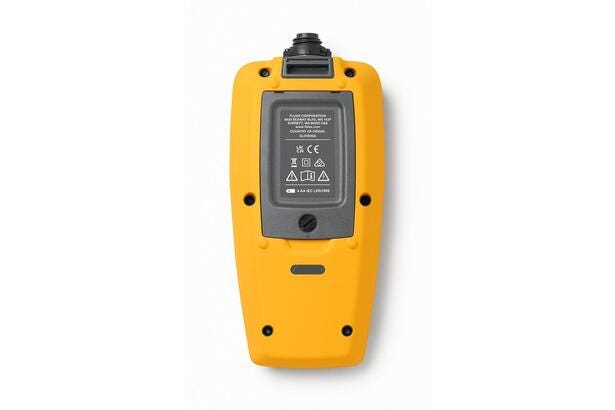

Batteri: 4 x AA/IEC LR6 alkaline eller IEC HR6 NiMH
Driftstemperatur: -10 °C til 40 °C; opbevaring: -20 °C til 50 °C
Relativ fugtighed: Drift 10 % til 85 % (0 °C til 40 °C), opbevaring op til 95 %
Trådløs radio: Bluetooth 5.0, frekvensområde 2400–2483.5 MHz, output <100 mW
Højde: op til 3000 m
Sikkerhed: IEC 61010-1, IEC 61010-2-030; CAT II 300 V; Beskyttelsesklasse II
