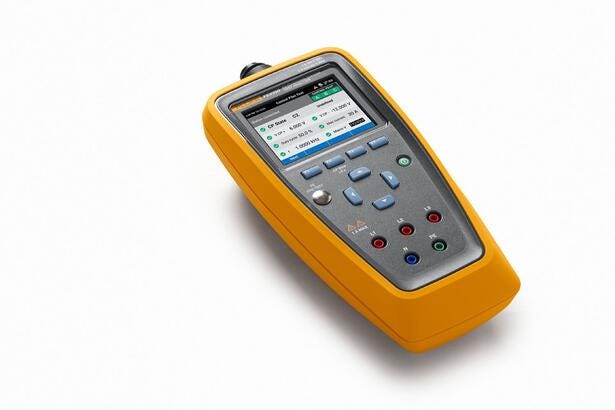

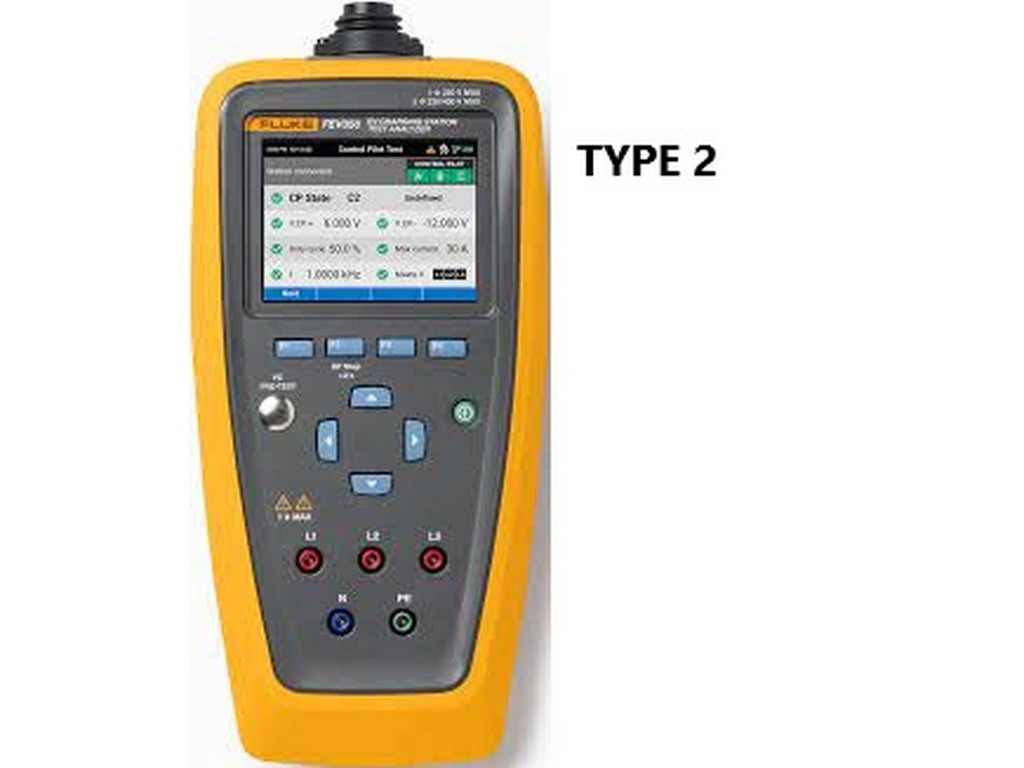

Fluke FEV350/TY2 er et håndholdt analyseværktøj til test af AC-ladestandere med Type 1 og Type 2 stik. Enheden udfører både sikkerheds- og funktionsmålinger og er designet til at give entydige pass/fail-resultater og waveform-analyse af control pilot (CP).
Funktioner og testkapacitet
PE (protective earth) pre-test for kontrol af farlig spænding
Visuel inspektion med tjekliste
RCD-test: 30 mA RCD og RDC‑DD test (inkl. +6 mA specifikationer)
Nominal spænding og fasesekvens
Auto control pilot (CP) med waveform-analyse og CP‑tilstande (A, B, C, D)
Proximity pilot- og fejltest
Integration med TruTest-software til datahåndtering og rapportering via Bluetooth
Typiske anvendelser
Bruges til sikkerhedstest af AC-ladestationer med Type 1 og Type 2 stikkonfigurationer.
Anvendes til funktionskontrol af ladestationers control pilot (CP) inklusive waveform-analyse.
Benyttes ved fejlsøgning og verifikation af RCD/RDC‑DD ydeevne og PE-forhold.
Integration og dokumentation
Enheden understøtter trådløs dataoverførsel via Bluetooth 5.0 og kan modtage testplaner fra og sende måleresultater til Flukes TruTest-software for dokumentation og rapportgenerering. For detaljeret måle- og fejlgrænseinformation henvises til producentens datablad.
Se datablad fra producenten
Specifikationer
Produkt: Fluke FEV350/TY2
Primære testfunktioner: PE pre-test, visuel inspektion, 30 mA RCD, +6 mA RDC‑DD, nominal spænding og fasesekvens, CP waveform-analyse, proximity og error testing (angivet i producentdokumentation)

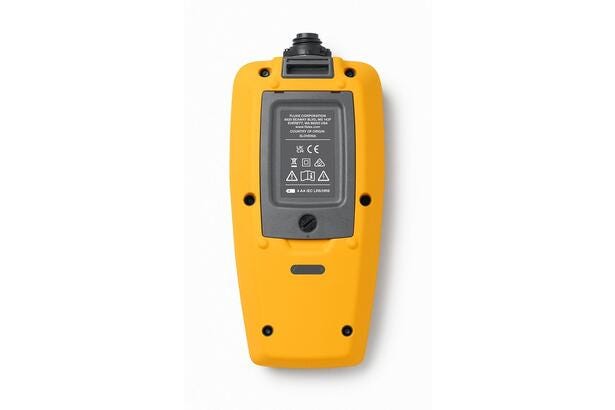

Strømforsyning: 4 × AA (alkaline eller NiMH)
Størrelse (H × B × D): ca. 263 mm × 123 mm × 63 mm (uden TY‑plug)
Vægt: ca. 0.9 kg (uden TY‑plug); 1.4 kg med TY‑plug
Trådløs: Bluetooth 5.0
Input elektriske ratings: 1‑fase 250 V max; 3‑fase 230/400 V max; 50/60 Hz; max 1 A
Internt effektforbrug: 3 W max
Temperatur (drift): -10 °C til 40 °C; (opbevaring): -20 °C til 50 °C
Relativ fugtighed: drift 10 %–85 % ved 0 °C–40 °C, opbevaring op til 95 %
Indgangsimpedanser og CP‑specifikationer, rampestrømme, måleområder og operationelle fejlgrænser: angivet i producentens datablad
Designstandarder: IEC/EN 61851-1 og IEC/HD 60364-7-722 (angivet af producenten)
