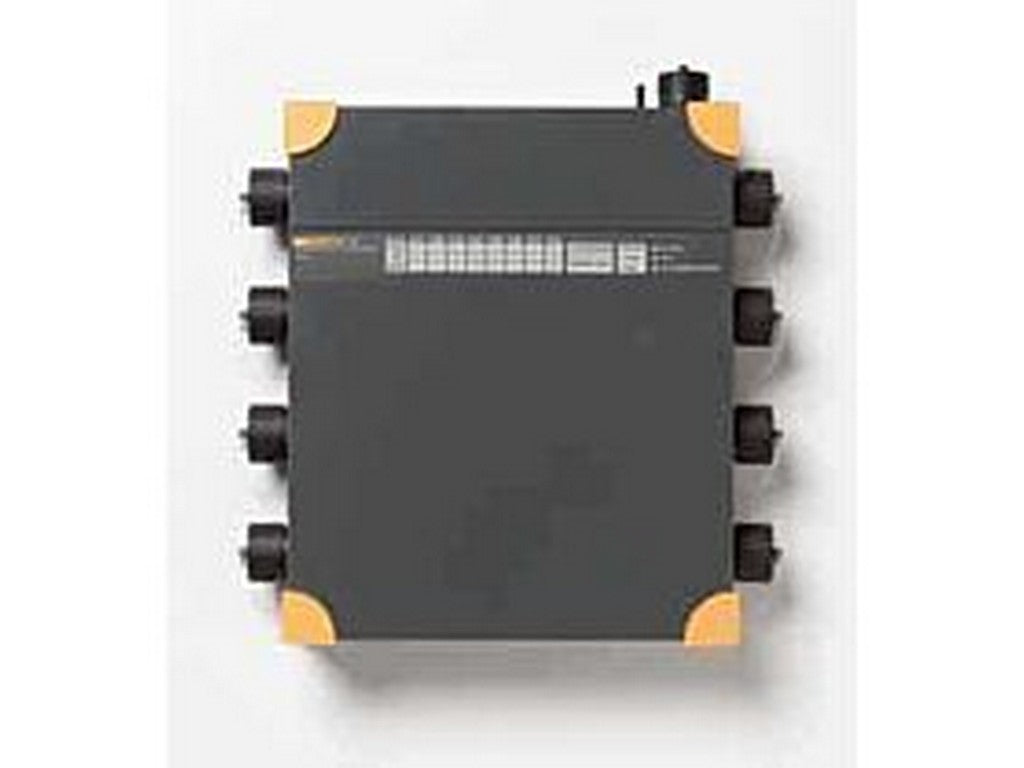

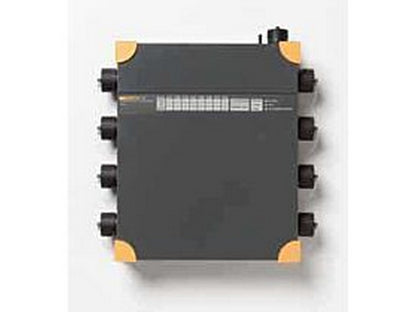

Fluke 1760TR Basic PQ Analyzer med transient, uden prober

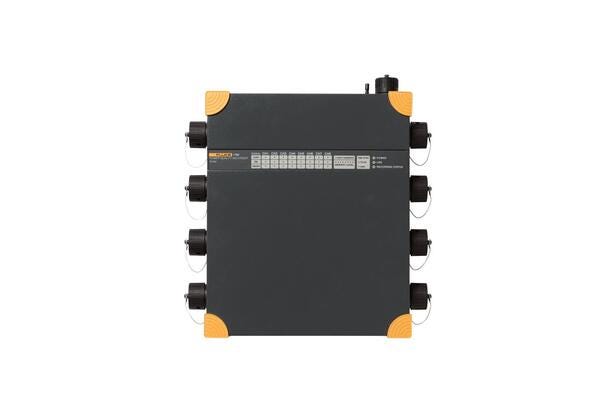

Fluke 1760TR Basic Three-Phase Power Quality Recorder

Dette instrument, Fluke 1760TR Basic Three-Phase Power Quality Recorder (varenr. 2637629), er en 3-faset power quality-optager fra FLUKE. Enheden er beskrevet som fuldt kompatibel med IEC 61000-4-30 Class-A og er konstrueret til registrering og analyse af power quality-parametre i elnet.

Funktioner og målekapacitet

• IEC 61000-4-30 Class-A overensstemmelse
• 8 galvanisk isolerede indgange, konfigurerbare til strøm- og spændingsmålinger
• LED-indikatorer for kanalstatus og driftstilstand
• Intern 2 GB flashhukommelse til optagelse
• Understøttelse af kontinuerlig RMS- og triggerbaseret optagelse
• Harmoniske op til den 50. orden samt måling af flicker, ubalance, frekvens og strøm-/effektparametre
• Fast transient-analyse med samplehastigheder fra 100 kHz op til 10 MHz
• Waveform-capture op til 6000 Vpk
• Intern batteri-backup, op til 40 minutters drift ved nettab
• Ethernet og RS-232 kommunikationsgrænseflader

Fluke 1760TR Basic Three-Phase Power Quality Recorder inkluderer desuden funktioner som GPS-tids-synkronisering og konfigurerbare tærskelværdier for detektion og optagelse af forstyrrelser. Pålidelige filtre og 16-bit A/D-konvertere i hver kanal sikrer synkron sampling af alle indgange.

Se datablad fra producenten

Typiske anvendelser

• Detaljeret forstyrrelsesanalyse og hurtig transientregistrering for årsagsbestemmelse, herunder korte impulser op til 6000 Vpk.
• Gennemførelse af Class-A kvalitetstests i henhold til IEC 61000-4-30 for verifikation af leveret netkvalitet.
• Korrelere hændelser mellem flere målepunkter ved hjælp af GPS-tids-synkronisering for præcis tidsangivelse.

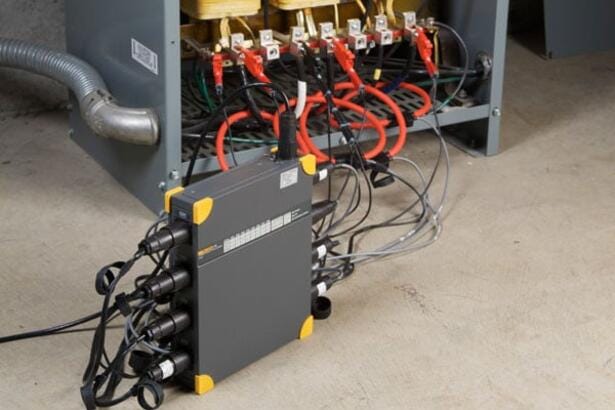

• Simultan måling af uafhængige netsystemer ved galvanisk adskilte indgange og DC-kobling af spændingsindgange.
• Power quality- og belastningsstudier med omfattende registrering af rms, harmoniske, flicker og effektværdier.

Specifikationer

• Produkt: Fluke 1760TR Basic Three-Phase Power Quality Recorder (Part#: 2637629)
• IEC 61000-4-30 Class-A: Ja
• Indgange: 8 galvanisk isolerede indgange (strøm/spænding konfigurerbare)
• Hukommelse: Intern 2 GB flash
• Harmoniske: Op til 50. orden
• Fast transients samplehastighed: 100 kHz til 10 MHz
• Waveform-capture: Op til 6000 Vpk
• Batteri-backup: Op til 40 minutters drift ved nettab
• Kommunikation: Ethernet og RS-232

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
