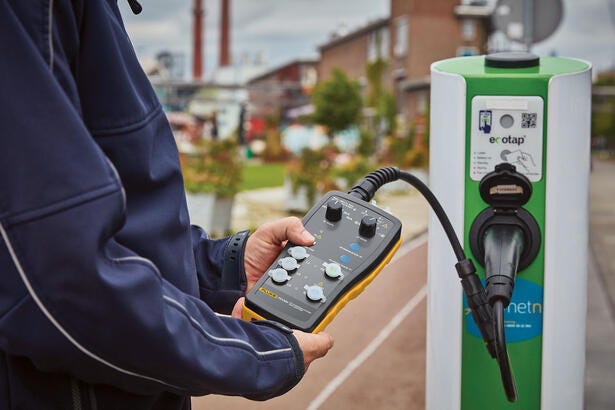

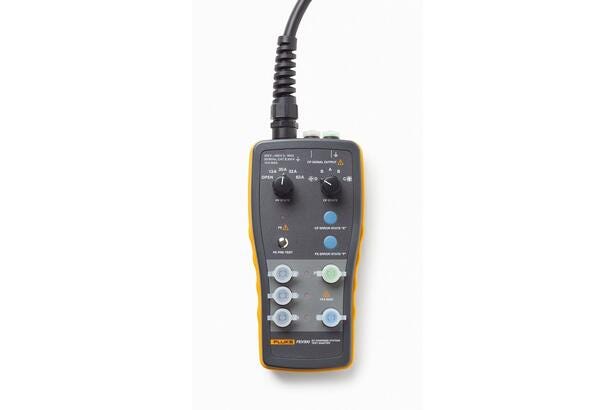

Denne testadapter fra Fluke, Fluke FEV300, er udviklet til at teste funktion og sikkerhed for Mode 3 AC ladestandere til elektriske køretøjer. Adapteren simulerer et køretøj ved at levere Proximity Pilot (PP) kabelsimulation og Control Pilot (CP) køretøjssimulation, og kan simulere CP-fejltilstand "E" og PE-fejltilstand "F".
Funktioner og målepunkter
Simulering af Proximity Pilot (PP) og Control Pilot (CP) for at starte og styre ladecyklus.
Understøtter PP-tilstande: Open, 13 A, 20 A, 32 A og 63 A.
CP-tilstande: State A, B, C, D samt fejlsimulering CP "E" og PE "F".
Måleterminaler L1, L2, L3, N og PE for tilslutning af testinstrumenter; CP signaludgangsterminaler ≈ ±12 V.
IP54 hus for beskyttelse mod støv og sprøjtende vand; driftstemperatur −20 °C til 40 °C.
Sikkerhedstest af ladestandere (safety testing of charging stations).
Funktionstest af ladestandere (functional testing of charging stations).
Fejlfinding og reparation af ladestandere (troubleshooting/repair of charging stations).

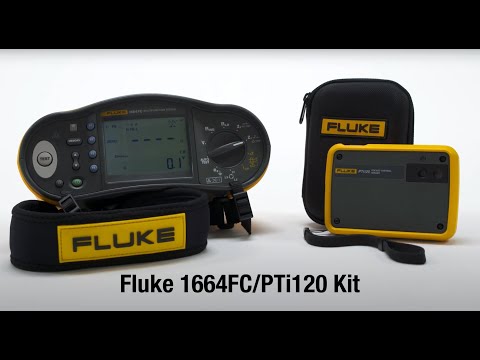

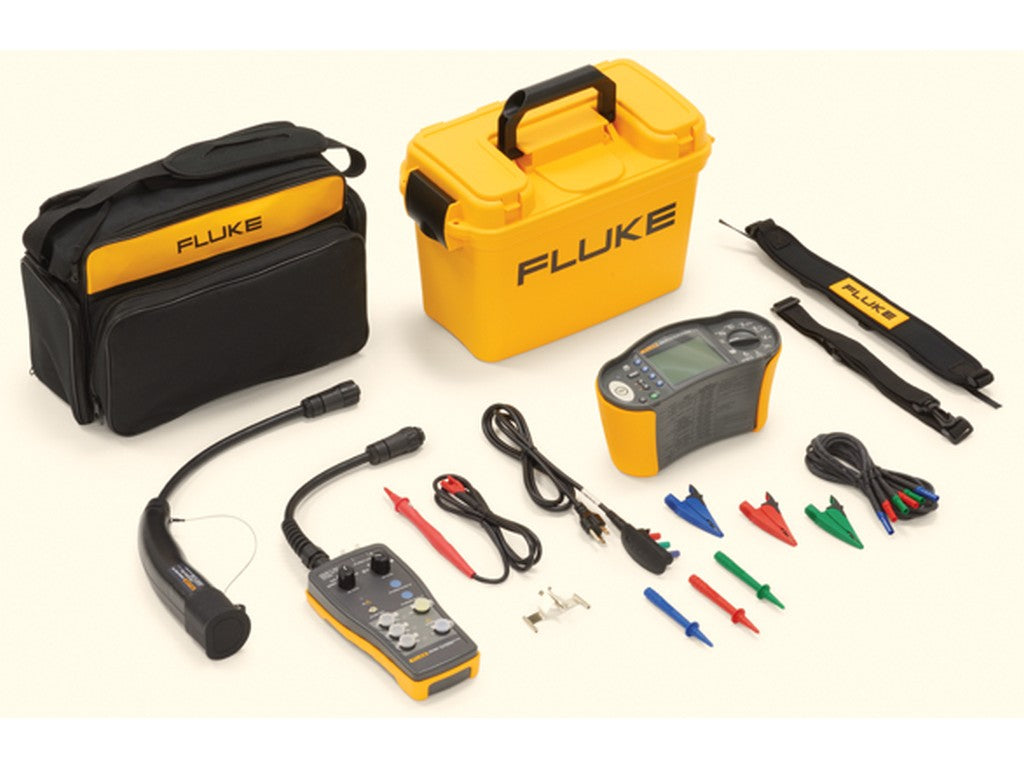

FEV300 kan bruges sammen med relevante testinstrumenter som for eksempel Fluke 1664 FC installations-tester og Fluke 120B Series ScopeMeter til at måle CP-signal og ladeudgang under test.
Specifikationer
Produkt: Fluke FEV300
Måleterminaler: L1, L2, L3, N, PE
CP signaludgang: ca. ±12 V
PP simulationstilstande: Open, 13 A, 20 A, 32 A, 63 A
CP tilstande: A, B, C, D; CP fejltilstand "E"; PE fejltilstand "F"
Indgangsspænding: Op til 250 V (en-faset) / op til 480 V (tre-faset), 50/60 Hz, maks. 10 A
Internt strømforbrug: Maks. 3 W
IP-klassificering: IP54 (hus)
Driftstemperatur: −20 °C til 40 °C
Dimensioner (H×B×D): 110 × 45 × 220 mm (længde uden forbindelseskabel og testkabel)
