Fluke-FEV300/TY1 & TY2, test adaptor for Elbil lader m/tp. 1 & 2 stik, INTL

Fluke FEV300 — test adapter kit til Mode 3 ladestationer

Fluke FEV300 er et test adapter kit fra Fluke til elektriske køretøjsladestationer (Mode 3). Adapteren simulerer et elektrisk køretøj for at åbne en ladecyklus og aktivere spændings- og strømudgang, hvilket muliggør sikkerheds- og funktionsmålinger ved direkte tilslutning af måleudstyr.

Funktioner

• Simulering af Proximity Pilot (PP) kabeltilstande: Open, 13 A, 20 A, 32 A og 63 A.
• Simulering af Control Pilot (CP) køretøjsstater: A, B, C og D samt fejlsimulering af CP "E" og PE "F".
• PE Pre-Test: visuel indikation ved >50 V AC/DC mellem PE-leder og touch-sensor.
• Måleledninger/terminaler L1, L2, L3, N og PE til tilslutning af testinstrumenter til sikkerheds- og funktionsmålinger.
• Separat faseindikering via tre LED'er for kontrol af tilstedeværelse af spænding på ladeudgangen.

Dokumentation

For komplet teknisk information og specifikationer, se producentens datablad:

Se datablad fra producenten

Typiske anvendelser

• Safety testing of charging stations — brugt til at udføre sikkerhedsmålinger som jordforbindelse (earth bond), isolation og RCD-trip ved tilslutning af et installationsmåleinstrument (for eksempel Fluke 1664 FC) via måleterminalerne.

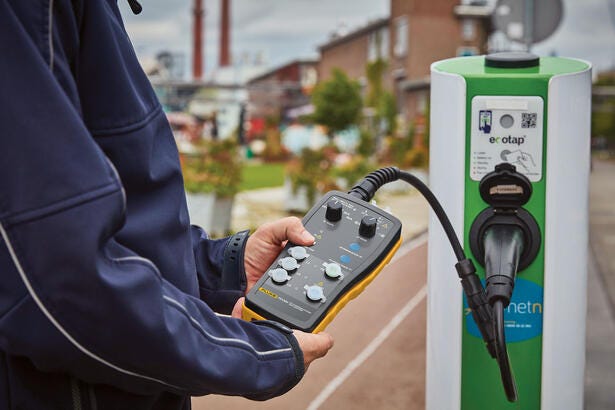

• Functional testing of charging stations — brugt til at aktivere ladecyklus og kontrollere CP/PP-kommunikation ved hjælp af måleudstyr som oscilloskop eller ScopeMeter.

Specifikationer

• Produktnavn: Fluke FEV300
• Producent: Fluke
• Producentens varenummer: 5347993
• Indgangsspænding: Op til 250 V (enkeltfase) / op til 480 V (3-faset), 50/60 Hz, maks. 10 A
• PP (Proximity Pilot) simulation: Open, 13 A, 20 A, 32 A, 63 A
• CP (Control Pilot) states: A, B, C, D; CP error state “E”; PE error state “F”
• Måleterminaler: L1, L2, L3, N, PE (må max. 250/480 V, maks. 10 A)
• CP signal output: ca. ±12 V
• IP-klassifikation: IP54 (hus), måleterminaler IP54 med beskyttelsesdæksler
• Dimensioner (H×B×D): 110 × 45 × 220 mm (uden tilslutningskabler)
• Vægt: ca. 1 kg (inkl. type 1 eller type 2 kabel)
• Internt effektforbrug: 3 W max.
• Sikkerhedsstandarder: IEC/EN 61010-1; IEC/EN 61010-2-030, CAT II 300 V, beskyttelsesklasse II
• Driftstemperatur: -20 °C til 40 °C; Opbevaring: -20 °C til 50 °C

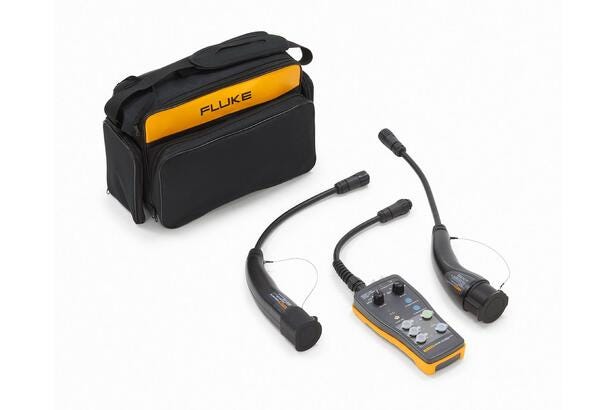

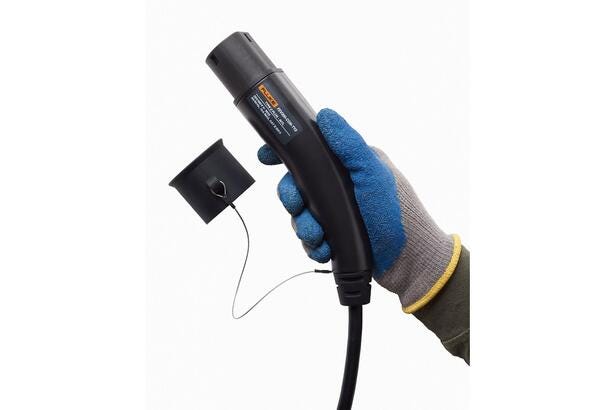

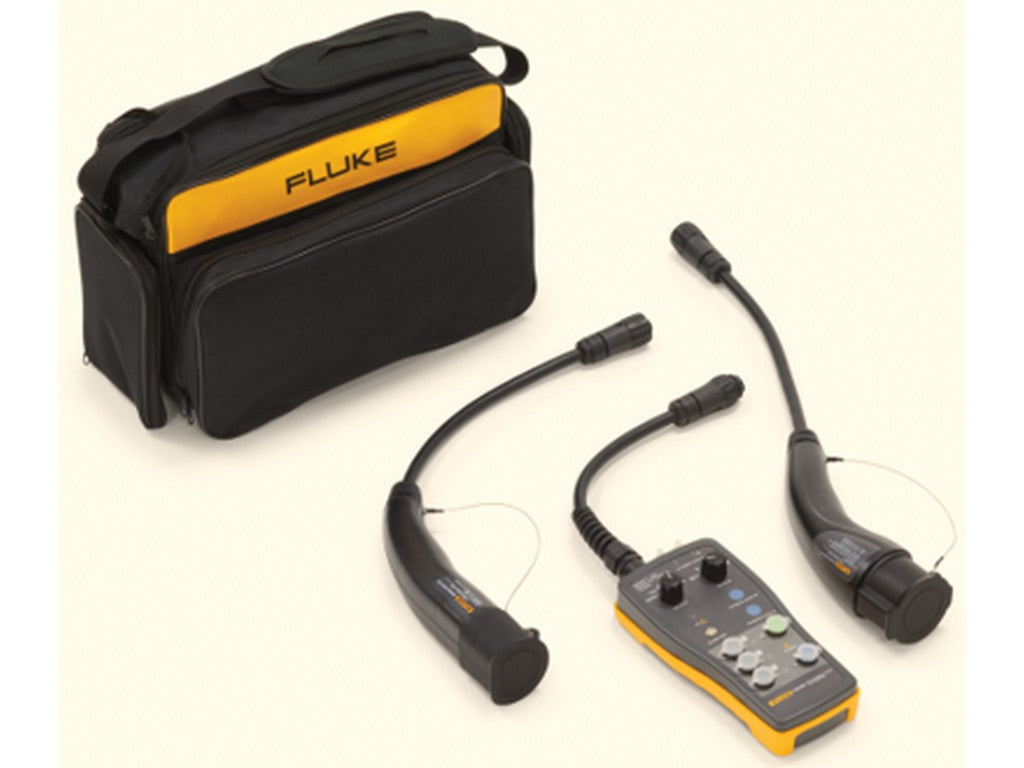

• Indeholder: Type 1 (FEV300-CON-TY1) og Type 2 (FEV300-CON-TY2) plug-konnektorer og soft carrying case
• Testet til at overholde: IEC/EN 61851-1 og IEC/HD 60364-7-722

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
