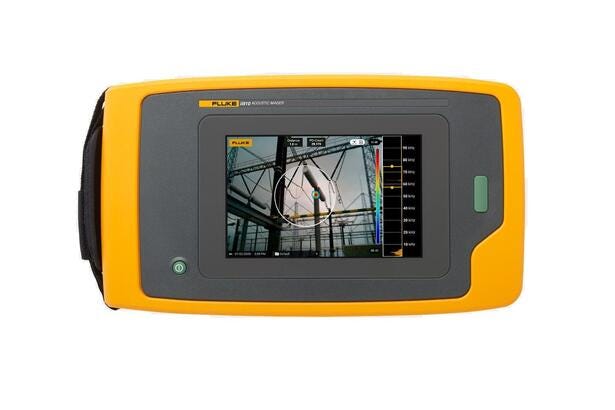

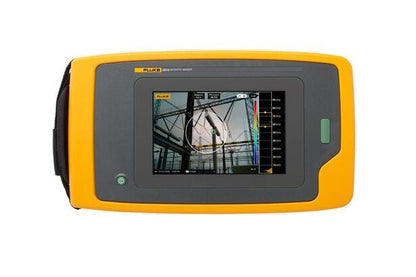

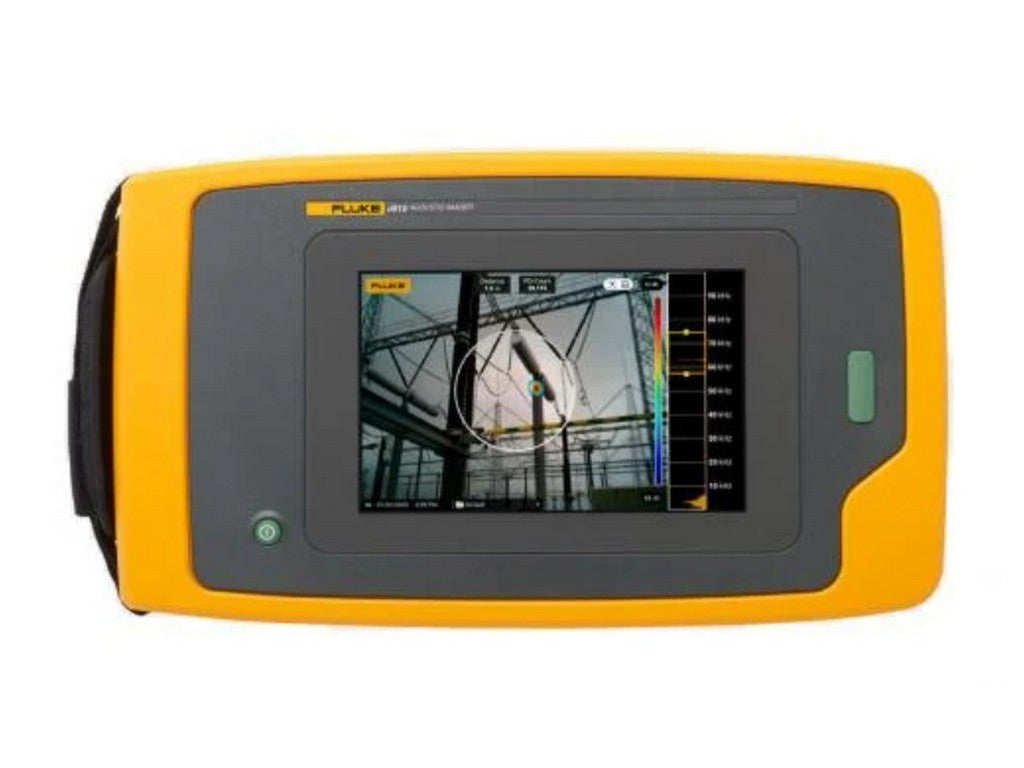

Fluke ii910 Precision Acoustic Imager (model FLK-ii910) er et akustisk billeddannende kamera til detektion af delvis afladning, koronaafladning samt gas- og vakuumlækager. En indbygget mikrofonarray dækker et frekvensbånd fra 2 kHz til 100 kHz og giver en angivet detektionsafstand på 0,5 m til >120 m afhængig af omgivelsesforholdene. Instrumentets primære funktion er at konvertere lydsignaler til visuelt overlejrede SoundMap™-billeder for lokalisation og dokumentation.
Hovedfunktioner

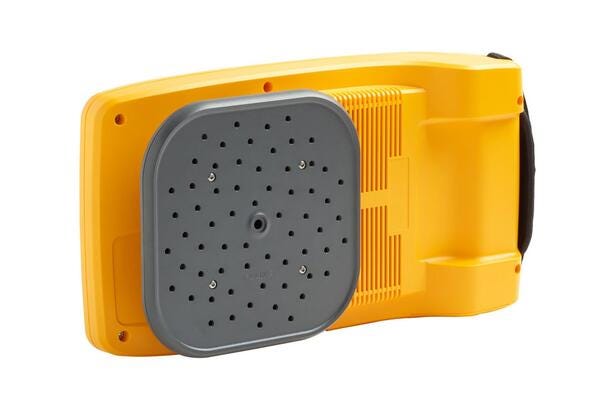

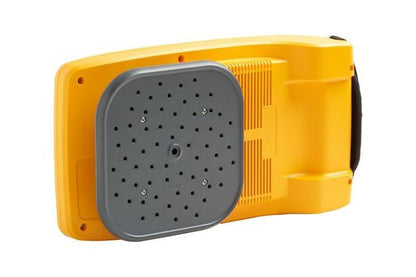

Akustisk billeddannelse via mikrofonarray (2 kHz–100 kHz).
Blendede visuelle og SoundMap™-billeder samt MP4-video.
7" 1280×800 kapacitiv touchskærm til visning og betjening.
To udskiftelige Li-ion batterier (Fluke BP291) med cirka 6 timers driftstid pr. batteri.
Typiske anvendelser

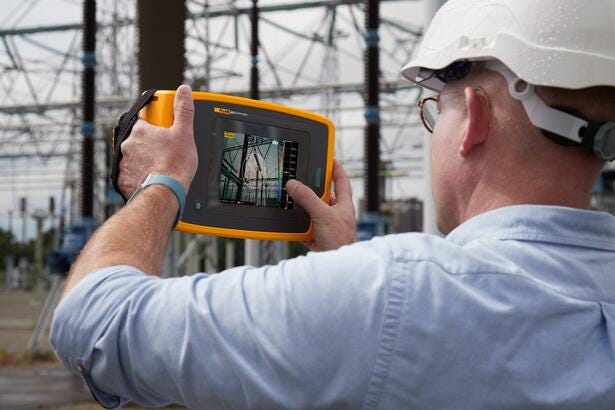

Detektion og lokalisation af delvis afladning (partial discharge) ved højspændingsanlæg, isolatorer og lignende komponenter.
Identifikation af koronaafladning i elektriske installationer.

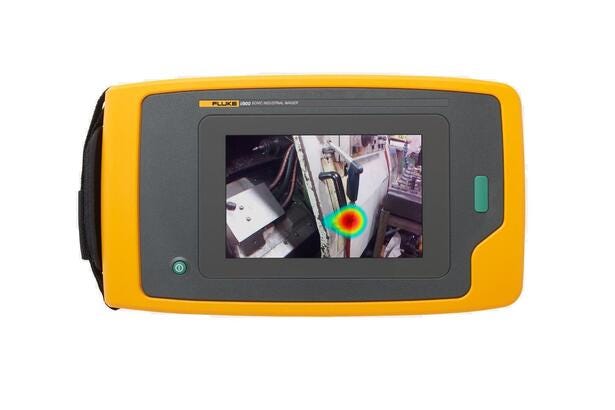

Påvisning af gas- og vakuumlækager samt lækager i trykluftsystemer.
Mekanisk inspektion ved hjælp af MecQ™-tilstand for at lokalisere potentielle mekaniske problemer via kontaktløs scanning.
Lækagekvantificering og estimering af omkostninger via LeakQ™-tilstand samt PD-klassifikation via PDQ Mode™.
Dokumentation
For komplet teknisk information og brugermanualer henvises til producentens kombinerede dokumentation for ii900/ii910. Se datablad fra producenten.
