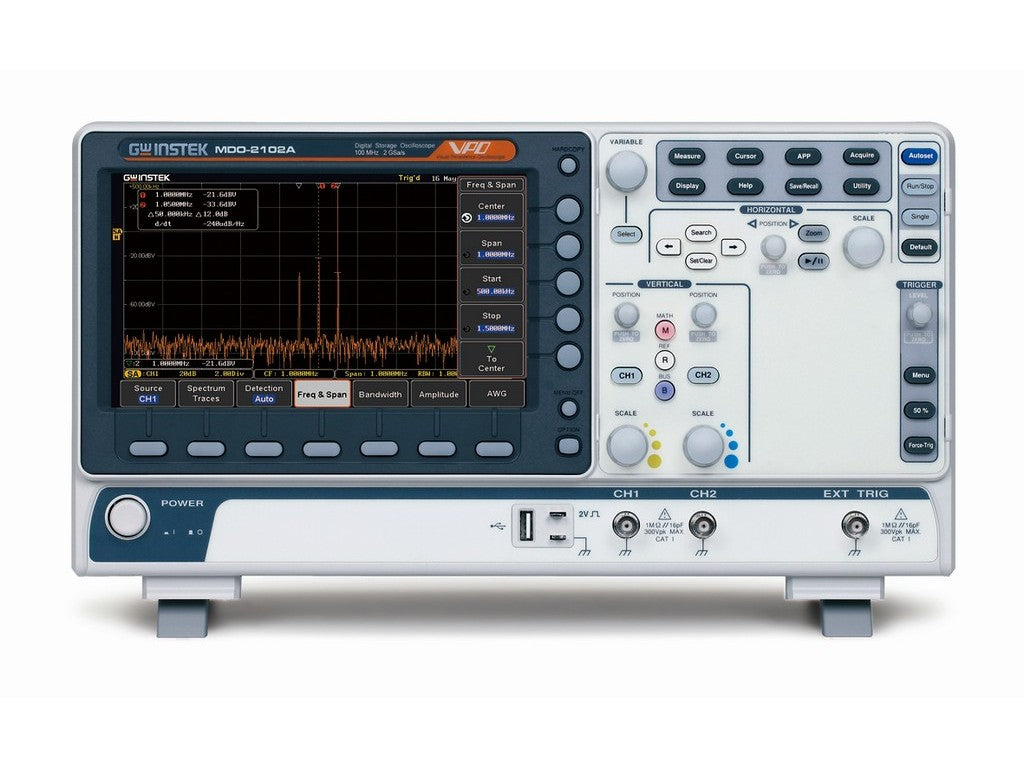

GW-INSTEK MDO-2102A
GW-INSTEK MDO-2102A er et 2-kanals digitalt lagringsoscilloskop med indbygget spectrum analyzer. Det betyder, at man både kan se signalet i tidsdomænet, som man normalt gør på et oscilloskop, og samtidig arbejde med frekvensindholdet i signalet. I praksis er det en fordel, når man skal forstå, hvad der faktisk sker i et elektronisk kredsløb, især hvis man arbejder med signaler, støj eller harmoniske komponenter.
Oscilloskopdelen har en båndbredde fra DC til 100 MHz og en beregnet stigetid på 3,5 ns. Den realtids-samplingrate er op til 2 GSa/s delt mellem kanalerne, og hukommelsesdybden er 20 Mpts pr. kanal. Det giver bedre mulighed for at fange korte hændelser og se mere af signalets forløb, før og efter en trigger.
Den indbyggede spectrum analyzer gør instrumentet mere fleksibelt i fejlfinding og måling. FFT-funktionen understøtter op til 1 Mpts, og frekvens-testområdet går op til 25 MHz. Skærmen er en 8" WVGA TFT LCD med 800 × 480 pixels, og waveform update rate er op til 120.000 wfms/s. Det er med til at gøre det lettere at se sjældne eller hurtigt skiftende signaler.
Se datablad fra producenten:
Indholdet er genereret ved hjælp af AI - vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
