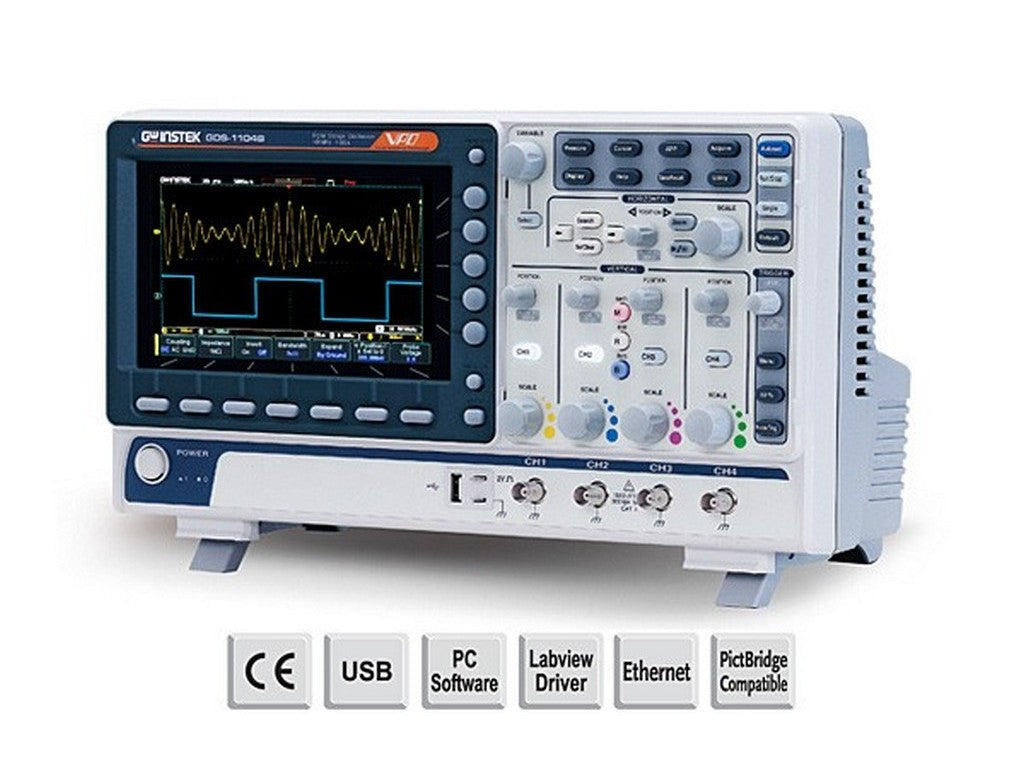

GW-DS Oscilloscope 4CH 100MHz 1GSa/s - USB - 10M memory CH 7" TFT farve skærm

GDS-1104B — 4-kanals digitalt lagringsoscilloskop

GDS-1104B fra GW‑Instek er et 4-kanals digitalt lagringsoscilloskop med 100 MHz båndbredde. Instrumentet er designet til at måle og vise elektriske signaler i både tids- og frekvensdomænet og tilbyder funktioner til seriel bus-triggering og dekodning.

Teknisk oversigt

GDS-1104B leverer en maksimal realtids samplinghastighed på 1 GSa/s per kanal og op til 10 Mpts hukommelsesdybde pr. kanal, hvilket gør det muligt at indfange detaljerede transiente signaler over længere optagelser. En 7" WVGA (800×480) farve‑TFT med 256‑farve gradient bruges til tydelig visning af bølgeformer, og oscilloskopet understøtter 1Mpts FFT for frekvensanalyse. Serien indeholder også seriel bus-trigger og dekoder for I2C, SPI, UART samt CAN og LIN.

• 4 analoge indgange
• 100 MHz båndbredde
• 1 GSa/s maksimal realtids samplingrate per kanal
• Op til 10 Mpts hukommelsesdybde pr. kanal
• 7" 800×480 WVGA TFT display med 256‑farve gradient
• Seriel bus trigger/dekoding: I2C, SPI, UART, CAN, LIN

Instrumentet har desuden opdateringshastighed på op til 50.000 waveforms/s og understøtter USB 2.0 host/device-porte. For 4-kanals modeller er der angivet en 10/100 Mbps Ethernet-port.

For teknisk reference og detaljeret specifikationsliste henvises til producentens databladside:

Se datablad fra producenten

Typiske anvendelser

GDS-1104B er opført af producenten til blandt andet undervisning, generelt brug i uddannelsessektoren, fundamentel forskning og udvikling samt måleapplikationer. Disse anvendelser fremgår direkte af producentens dokumentation.

Specifikationer

• Model: GDS-1104B
• Type: Digitalt lagringsoscilloskop
• Kanaler: 4 analoge indgange
• Båndbredde: 100 MHz
• Maksimal realtids samplingrate: 1 GSa/s per kanal
• Hukommelsesdybde: Op til 10 Mpts pr. kanal
• Display: 7" WVGA (800×480) TFT, 256‑farve gradient
• Seriel bus trigger/dekoding: I2C, SPI, UART, CAN, LIN
• Interface: USB 2.0 host/device; 10/100 Mbps Ethernet (angivet for 4-kanals modeller)
• FFT: 1 Mpts FFT
• Waveform update rate: Op til 50.000 wfms/s

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
