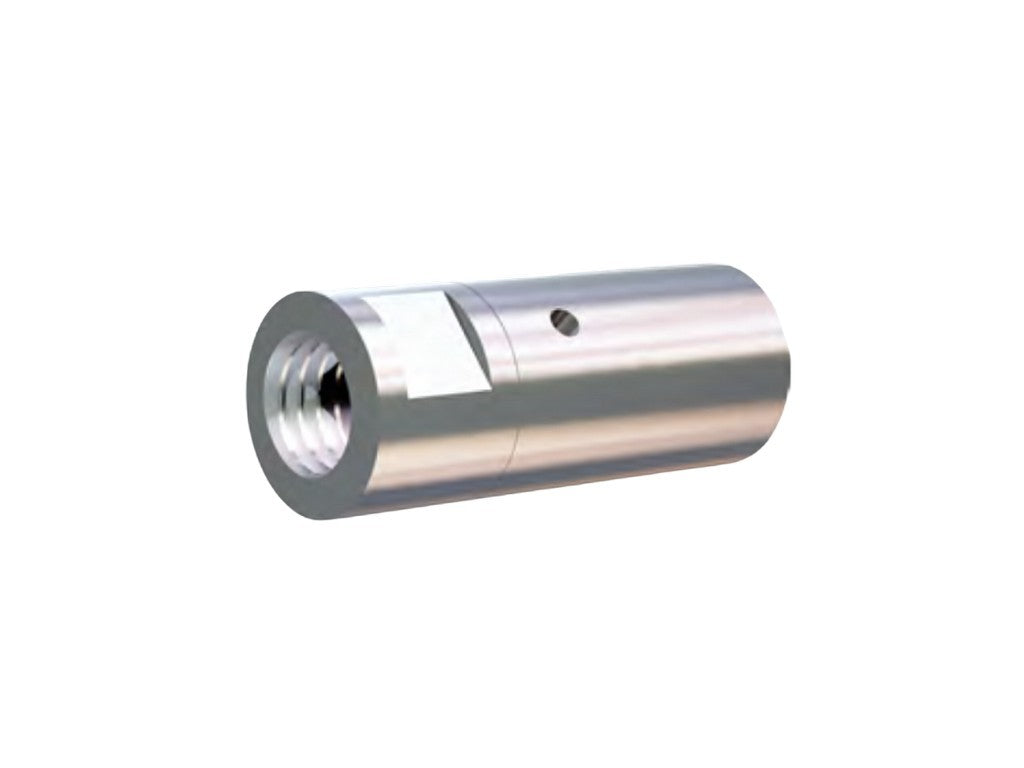

Stäubli H70N/M12 crimp sleeve
Stäubli H70N/M12 er en crimphylse til Stäublis runde, enfasede og uisolerede forbindelsessystem. Den bruges, når en leder skal afsluttes korrekt, så den kan indgå i en robust og pladssikker forbindelse i anlæg og udstyr.
Hylsen er beregnet til kobberkabel på 70 mm² og har M12-gevind. Det gør den relevant i installationer, hvor der arbejdes med høj strøm og hvor en skruebaseret, mekanisk sikker afslutning er vigtig. I praksis er det en komponent, der hjælper med at få kabel og connector til at passe sammen på den rigtige måde, så forbindelsen bliver ensartet og egnet til professionel brug.
De oplyste mål viser, at delen er en del af et præcist system, hvor dimensioner og tilspænding skal være kendt og overholdt. Det anbefalede tilspændingsmoment er 16 Nm, og vægten er 0,040 kg.
Typiske anvendelser
- Til enfasede, uisolerede rundkontakter fra Stäubli
- Til tilslutning af kobberleder i 70 mm²
- Til professionelle strømforbindelser, hvor gevind og korrekt tilspænding er en del af montagen
Specifikationer
- Producent: STAUBLI
- MPN: 07.0020
- Produktbetegnelse: H70N/M12 crimp sleeve
- Gevind: M12
- Til kobberkabel: 70 mm²
- Anbefalet tilspændingsmoment: 16 Nm
- Mål A: 17 mm
- Mål B: 13 mm
- Mål D: 43 mm
- Mål F: 15 mm
- Mål K: 17 mm
- Mål L: 28 mm
- Vægt: 0,040 kg
