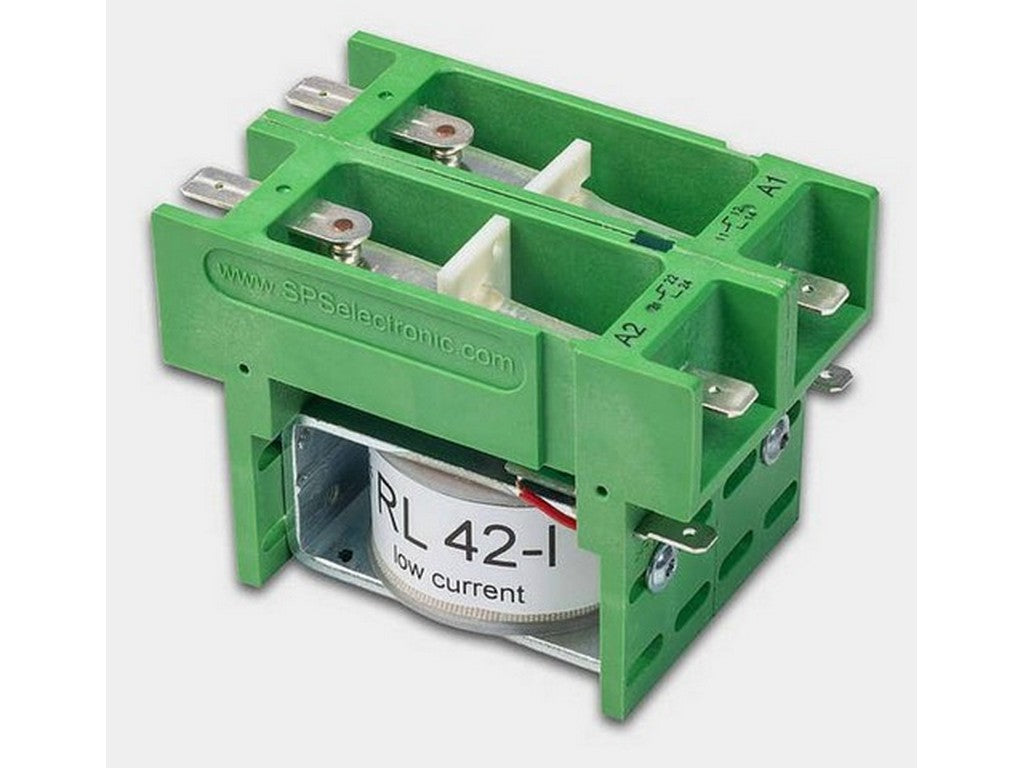

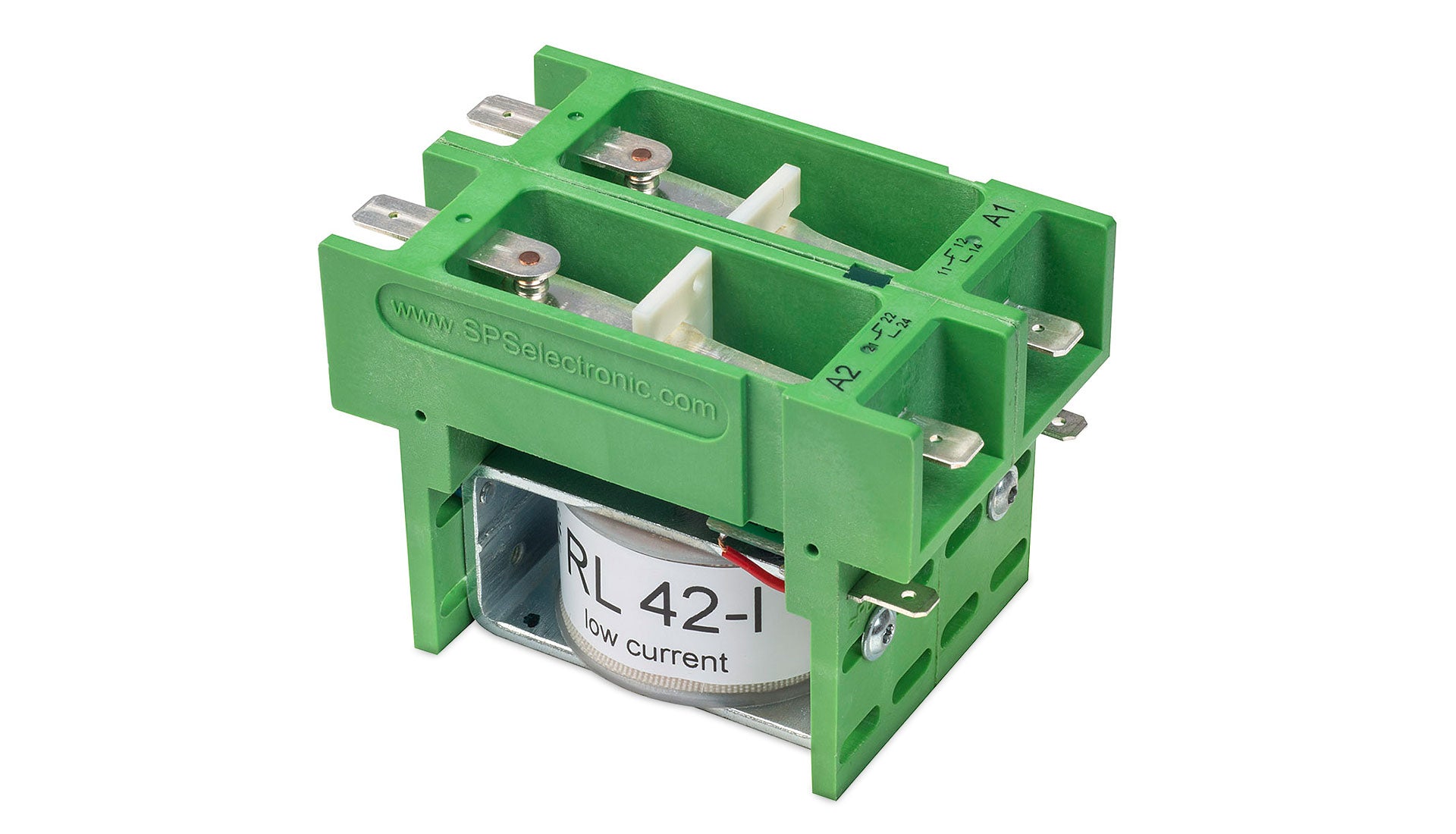

SPS-ELECTR RL 42-L
RL 42-L er et højvolt-relæ til styring af høje spændinger i styre- og koblingsopgaver. Det er en lavstrøms-udgave, hvilket betyder, at spolen er lavet til at trække relativt lidt effekt. Det er praktisk, når relæet indgår i anlæg, hvor man vil holde varmeudvikling og energiforbrug nede.
Relæet har to skiftekontakter, altså en dobbeltskift-funktion, og det bruger Faston-tilslutninger til både koblingskredse og spole. Spolen drives med 24 VDC, og producenten angiver en holdestrøm på 0,09 A ved 20 °C samt en indkoblingsstrøm på 0,34 A. Spoleeffekten er omkring 1,7 W.
På kontaktsiden er det et elektrome-kanisk relæ, som er velegnet dér, hvor man har brug for en fysisk kontakt, der kan åbne og lukke kredsløb på en kontrolleret måde. Det gør modellen relevant i tavler, systemintegration og andre professionelle installationer, hvor driftssikker kontaktkobling er vigtig. Relæet er også mærket med LED-statusindikering, så man hurtigt kan se, om det er aktivt.
Producenten angiver en maksimal koblingsspænding på 6000 VAC/DC og en kontinuerlig strøm op til 30 A. Derudover fremgår det, at relæet kan monteres på DIN-skinne via monteringsclipsen MC 22.
Specifikationer
- Producent: SPS electronic
- MPN: RL 42-L
- Type: højvolt-relæ, low-current version
- Kontaktfunktion: 2 skiftekontakter (double pole double throw)
- Spolespænding: 24 VDC
- Spoledata: 0,09 A holdestrøm ved 20 °C
- Indkoblingsstrøm: 0,34 A
- Spoleeffekt: ca. 1,7 W
- Tilslutning, koblingskredse: Faston 6,3 mm
- Tilslutning, spole: Faston 4,8 mm
- Maks. koblingsspænding: 6000 VAC/DC
- Kontinuerlig strøm: op til 30 A
- Switching capacity: maks. 5000 VA (ohmsk last)
- Statusindikering: LED
- Montering: DIN-skinne via monteringsclips MC 22
- Vægt: ca. 300 g
- Mål: 55 x 79 x 48 mm
- IP-klasse: IP10
