SPS-ELECTR RL 42-H

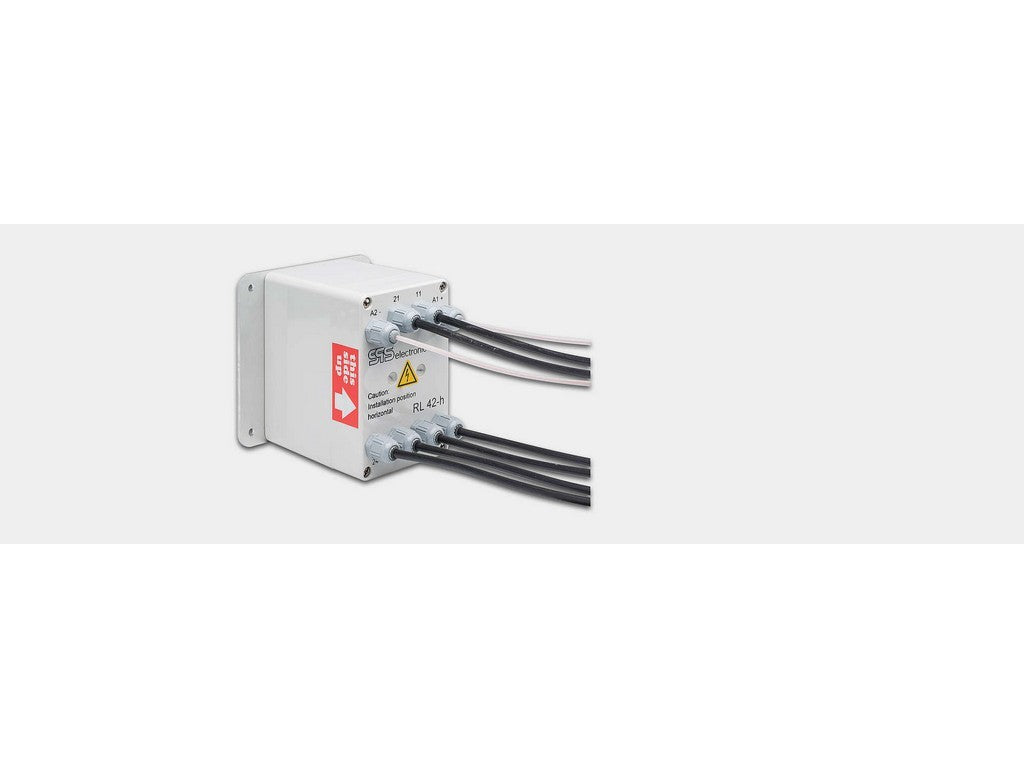

RL 42-H er et elektrome-kanisk højspændingsrelæ til opgaver, hvor man skal kunne koble høje spændinger og samtidig have en sikker og stabil kontaktfunktion. Det er opbygget med to skiftekontakter, så det kan bruges i kredsløb, hvor der skal skiftes mellem flere forbindelser.
Relæet er især relevant i test- og måleopbygninger, hvor der arbejdes med høje spændinger, men også hvor der stilles krav til lav overgangsmodstand og præcis afbrydelse. Her er det netop kontakternes kvalitet, der gør forskellen i den daglige drift. Med en switching voltage op til 10.000 VAC og en isolationsspænding på 10.000 VAC er det udviklet til krævende koblingsopgaver i højvoltssammenhæng.
Spolen forsynes med 24 V DC og trækker 0,20 A. Tilslutningen sker via frie kabelender på 2 meter, hvilket gør det nemt at integrere relæet i et anlæg eller et testsystem. Den kontinuerlige strøm er angivet til maks. 30 A AC/DC, mens switching current er maks. 10 A AC. Kontaktmodstanden er under 30 mΩ, og testspændingen er 25.000 V DC mellem kontakt/spole og kontakt/kontakt.
Det gør RL 42-H velegnet, når et koblingselement skal kunne indgå i sikkerheds- og funktionstest, hvor der både kan være tale om høje spændinger og mere følsomme målinger.
