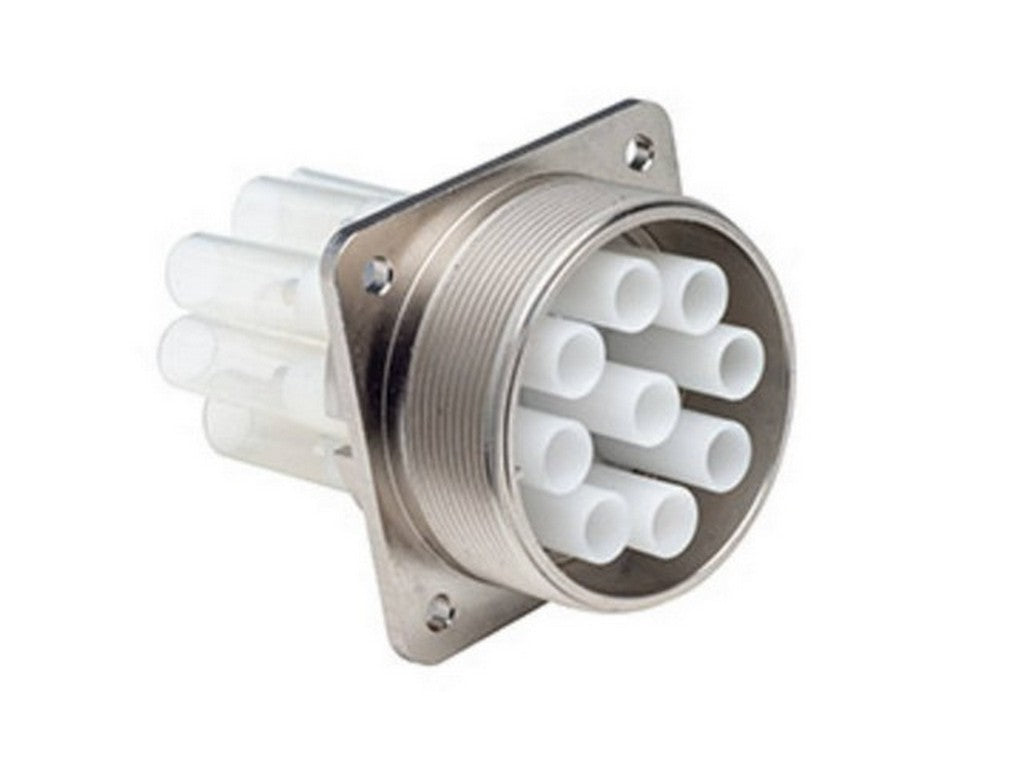

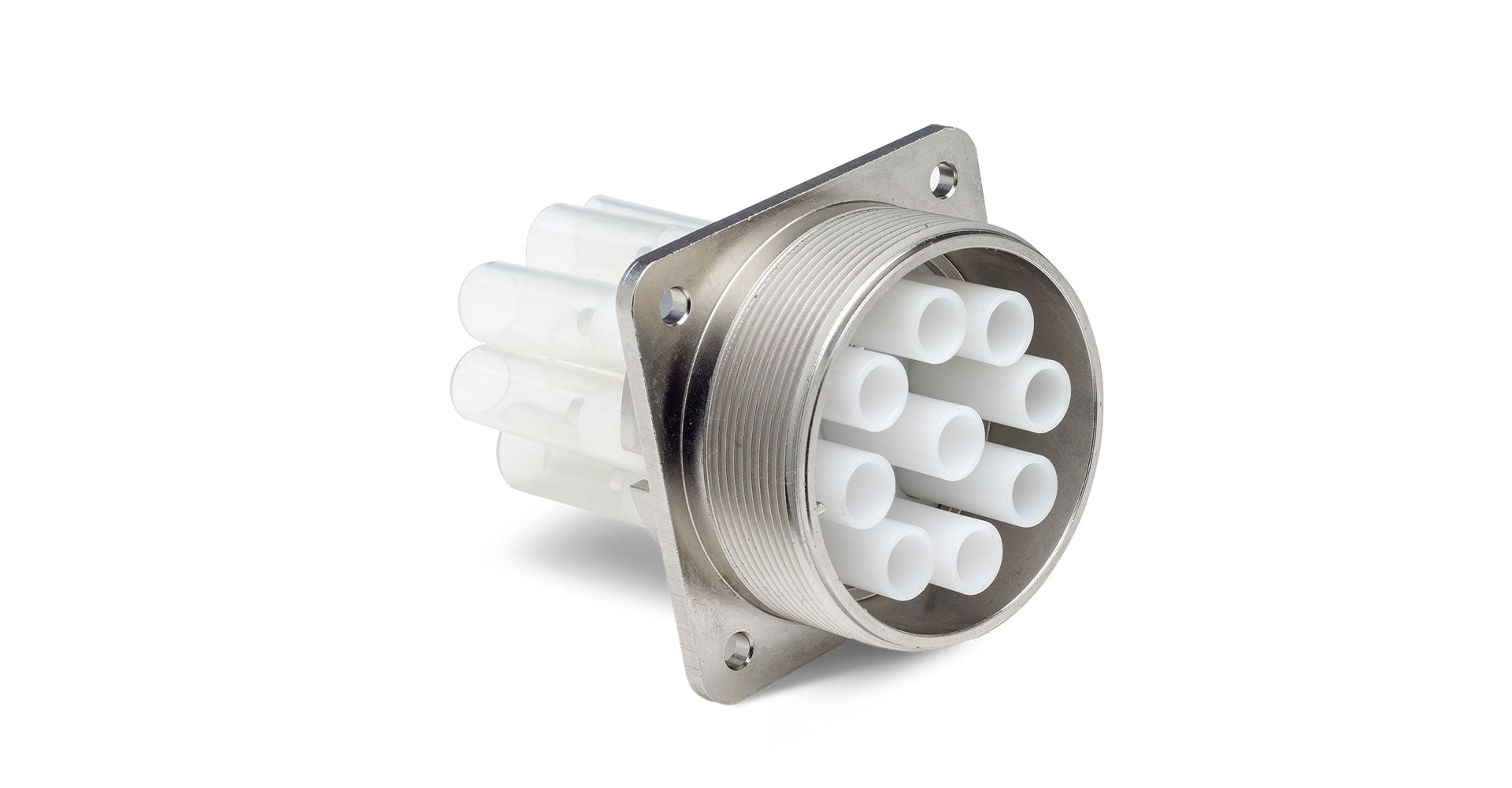

BU 91 built-in socket
BU 91 er en 9-polet indbygningsbøsning i SPS electronic’s High-Voltage Connectors-serie 51/71/91. Den bruges dér, hvor man skal føre høj spænding videre på en kontrolleret og sikker måde, og hvor der samtidig stilles krav til høj strømkapacitet.
Serien er beregnet til brug både i styreskabe og til eksterne apparatforbindelser. Det gør BU 91 relevant i anlæg, hvor forbindelsen skal være fast monteret i en væg, frontplade eller kapsling, og hvor man ønsker en robust stikforbindelse med passende mekanisk aflastning.
Kontaktfladerne er udført i Teflon som sikkerhedsbeskyttende materiale, og tilslutningen sker via loddeøjer med strain relief. Det betyder i praksis, at ledningerne kan termineres ordentligt og aflastes, så forbindelsen egner sig til professionel montage, hvor der skal være styr på både elektriske og mekaniske forhold.
BU 91 indgår i en serie, hvor den maksimale driftsspænding er 7000 VAC eller 10000 VDC, og hvor den maksimale strøm er 30 AAC. Databladet angiver også en testspænding på 15000 VDC for mated contact/housing, altså mellem samlet kontakt og hus. De mål, der er oplyst for BU 91, er 60 mm, 54 mm, 49,2 mm, 63,5 mm og 4,4 mm.
Specifikationer
- Producent: SPS-ELECTR
- MPN: BU 91
- Serie: High-Voltage Connectors Series 51/71/91
- Type: 9-polet built-in socket / indbygningsbøsning
- Maks. driftsspænding: 7000 VAC
- Maks. driftsspænding: 10000 VDC
- Maks. strøm: 30 AAC
- Testspænding for mated contact/housing: 15000 VDC
- Sikkerhedsbeskyttende materiale: Teflon
- Tilslutning: solder lugs, strain relief
- Mål: 60 mm, 54 mm, 49,2 mm, 63,5 mm, 4,4 mm
