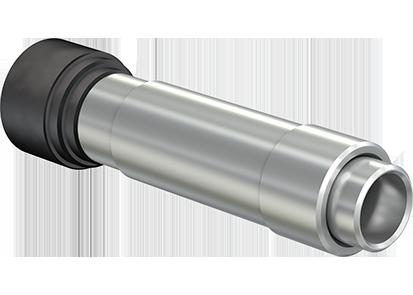

Installationsværktøj WKZ16BV-NS-A

STAUBLI WKZ16BV-NS-A

STAUBLI WKZ16BV-NS-A er et monterings- og afmonteringsværktøj til Stäubli 16BV cirkulære connector contact inserts. Det bruges, når de metaldele, der sidder i kontaktnserne, skal presses ud af isoleringen og sættes i igen ved udskiftning eller servicering.

Værktøjet er lavet til kontaktindsatserne KBT16BV-AX/M og KST16BV-AX/M samt NS-varianterne. Det dækker alle isolationsstørrelser, så man kan bruge samme værktøj i den type opgaver, hvor kontaktindsatsen skal skilles ad og samles korrekt igen.

I praksis er det en reservedels- og servicehjælp, som hører til arbejdet med Stäubli 16BV-forbindelser. Når crimp sleeves i koblingsdele skal udskiftes, skal metaldelene presses ud af isoleringen først, og det er netop den opgave, WKZ16BV-NS-A er beregnet til. Stäubli henviser også til værktøjet i assembly instruction MA064, hvor montage og demontering af kontaktindsatser beskrives.

Typiske anvendelser

• Afmontering af 16BV contact inserts
• Montering af 16BV contact inserts
• Udskiftning af crimp sleeves i koblingsdele
• Service på KBT16BV-AX/M og KST16BV-AX/M samt NS-varianter

Specifikationer

• Producent: STAUBLI
• MPN: 15.0136
• Order number: 15.0136
• Produktnavn: WKZ16BV-NS-A
• Type: installation and extraction tool
• Til Stäubli 16BV circular connector contact inserts
• Kompatibel med KBT16BV-AX/M og KST16BV-AX/M
• Kompatibel med NS-varianter
• Egnet til alle insulation sizes
• Bruges til dismantling og installation af metal parts
• Dokumenteret i Stäubli assembly instruction MA064
