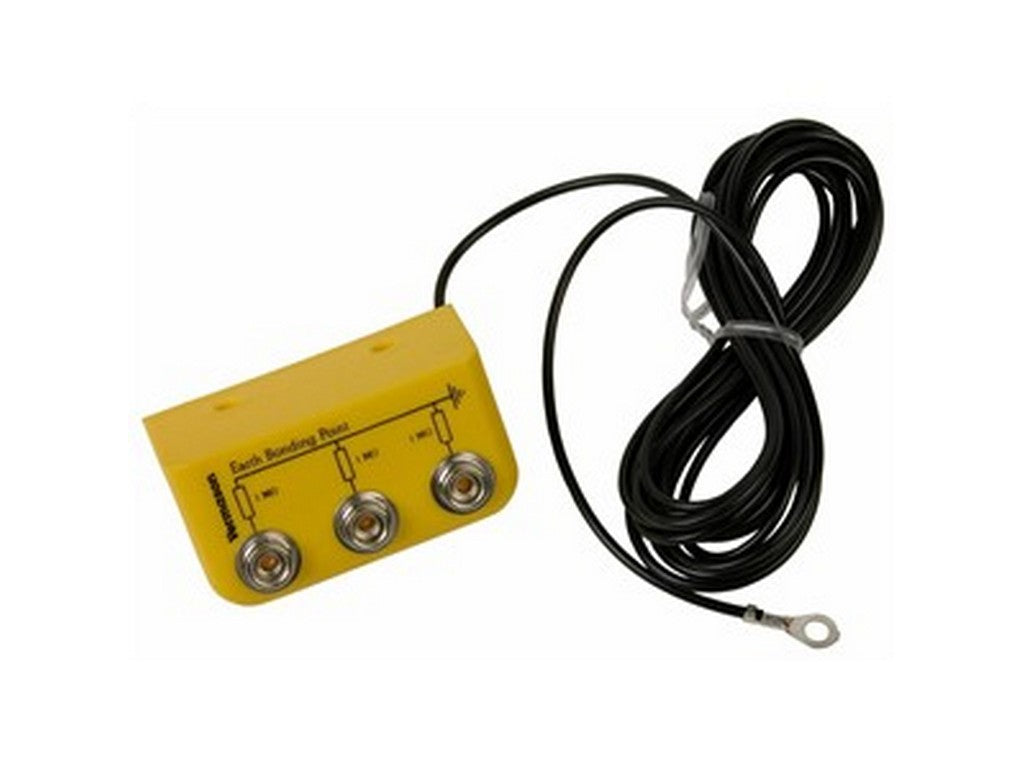

Jordingsbox med 3 stk. 10mm trykknapper

Desco

SKU:J6503Y

Earth Bonding Point (EBP) bar fra DESCO

231275 er en Earth Bonding Point (EBP) bar fra DESCO beregnet til at give et fælles jordforbindelsespunkt. Produktet er udført i ABS og leveres i gul udførelse med tre 10 mm studs. Beskrivelsen nedenfor er baseret på producentens dokumentation.

Funktion og udførelse

3 x 10 mm studs for tilslutning af jordledninger.
Hus i ABS, gul farve; den gule version har bagdæksel for at forhindre adgang til modstandene.
Leveres med to M5 pan-head monteringsskruer (inkluderet) og et reserve ringkabeløje for jordledningsforbindelse.

Typiske anvendelser

Anvendelse som fælles jordforbindelsespunkt til at bringe ESD-beskyttede materialer og personale til samme elektriske potentiale, som angivet i producentens brugervejledning.
Må monteres på kanten af et arbejdsbord eller andet egnet udstyr inden for rækkevidde af jordledninger, med henblik på let tilslutning af jordledninger.

Sikkerhed og elektriske detaljer

Hver forbindelse indeholder normalt en indbygget modstand på 1 megohm, 1/2 watt. Modstanden begrænser fejlstrøm til mindre end 0,3 mA ved 240 V og kan modstå 500 VDC i 6 minutter ifølge producentens specifikationer. Maksimalt antal stikforbindelser per bar er tre.

Montering

Monteres med to M5 pan-head skruer; producenten angiver minimum 12 mm længde til skruerne.
Placeres hvor den er tilgængelig for tilsluttede jordledninger, men hvor den er usandsynlig at blive beskadiget eller genere operatøren.
