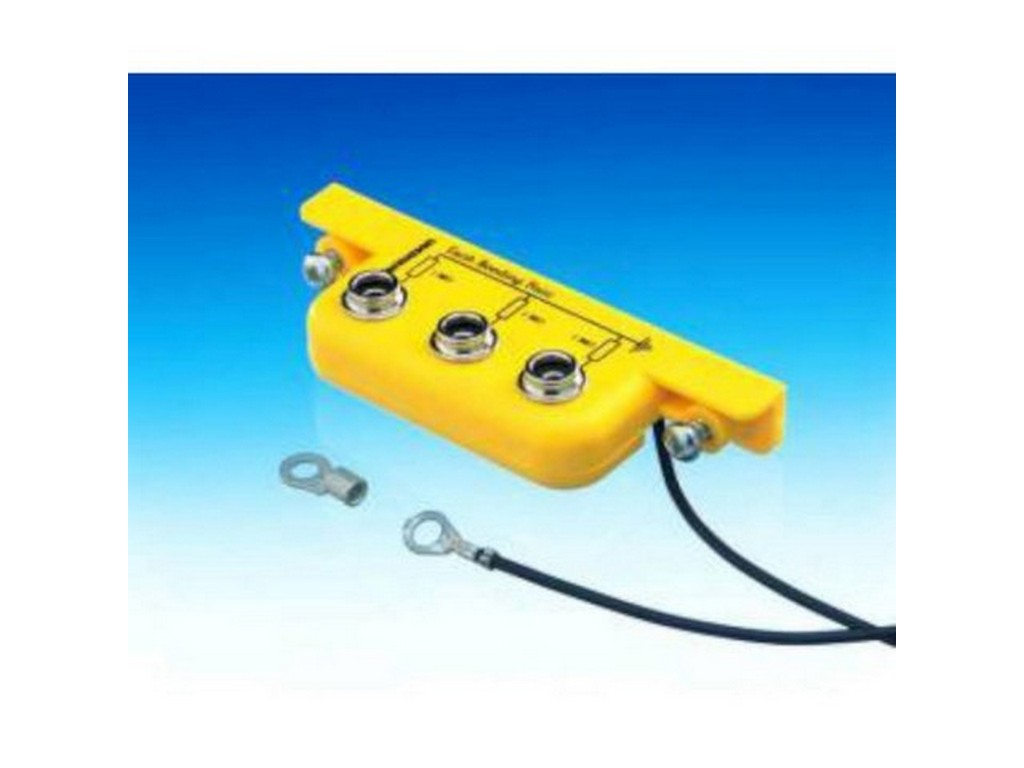

Denne slim earth bonding point bar (jordforbindelses-skinne) fra DESCO, model DESCO part 231345, er en lavprofil løsning designet til montering under arbejdsborde med smalle forkantsoverhæng. DESCO part 231345 leveres med en 3 m jordledning og tre 10 mm stud-forbindelser, hver med en indbygget nominal 1 MΩ modstand vurderet til 1/2 W.
Funktion og opbygning
Hus: støbt gul ABS-plast med svejset bagdæksel.
Forbindelser: 3 x 10 mm studs med individuel 1 MΩ modstand pr. stud.
Montering: omvendt monterede skruer holdt af selvretinerende skiver; afstand mellem skruecentre 90 mm.
Dimensioner: cirka 109,5 mm bred x 37 mm lang x 16 mm dyb (dybde 16 mm egnet til smalle bordforkanter).
Typiske anvendelser
Tilslutning af håndledsrem til et jordpunkt via stud (operatør tilslutter håndledsrem til stud).
Tilslutning af arbejdsoverflade til jord via en separat stud.
Ekstra stud kan anvendes til gæste-tilslutning eller til at jorde et andet element, f.eks. en vogn ("guest use" angivet i producentens dokumentation).
Sikkerhed og ydeevne
Hver indbygget 1 MΩ modstand er vurderet til 1/2 W. Ifølge producenten begrænser modstanden i tilfælde af fejlstrøm ved 240 V til mindre end 0,3 mA; modstanden kan modstå 500 VDC i 6 minutter. Databladet henviser desuden til EN 61340-5-2 for nominale modstandsværdier i jordforbindelsessystemer.
