Denne enkeltpolet jordings- og kortslutningsanordning fra HORSTMANN (Art. No. 61-0104-003) er beregnet til midlertidig jordforbindelse eller jordforbindelse og kortslutning af afbrudte AC-systemer. Produktet er specificeret i overensstemmelse med IEC 61230 (VDE 0683-100) og leveres med fleksible kobberledere med transparent isolation.
Teknisk beskrivelse

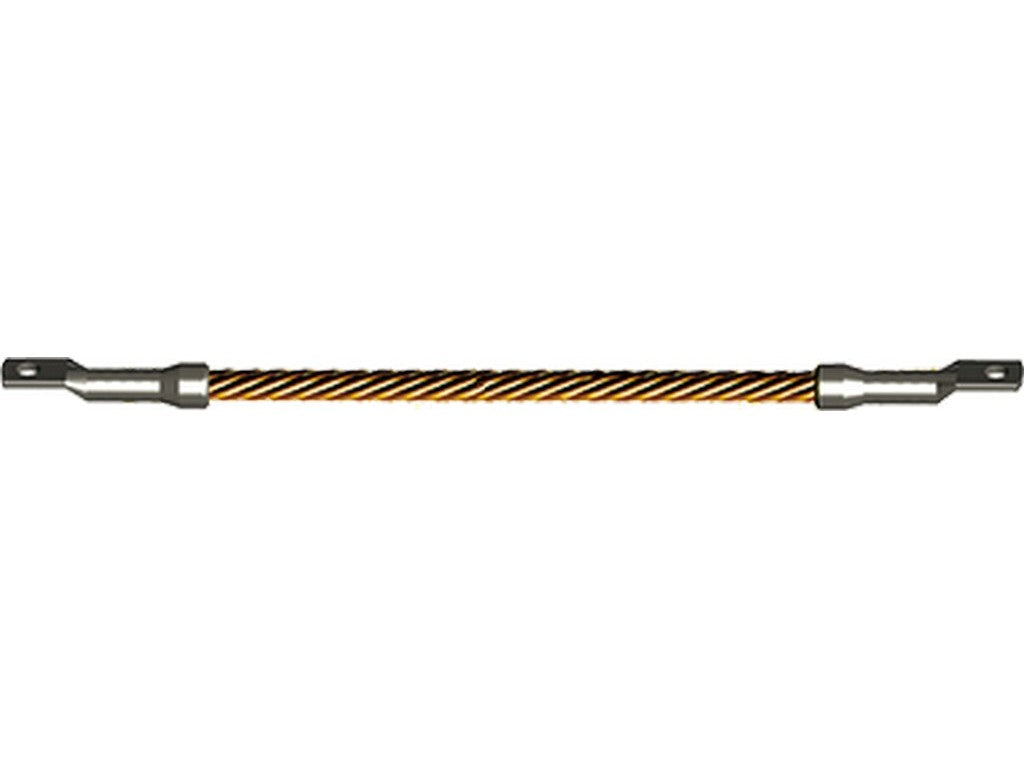

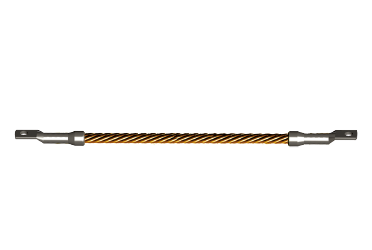

Enheden består af en 2.000 mm lang kabel-/wireforbindelse med kabelsko i begge ender. Kabelarealet er 70 mm² og den nominelle kortslutningsstrøm er angivet til Ir = 13,8 kA (tr = 1 s). Kabelskoene på begge ender har et monteringshul på 13 mm. Kablerne er sammensat af højfleksible kobberledere med transparent isolation.
Yderligere dokumentation
Den officielle producentdokumentation beskriver også en ny sikkerhedsfunktion i serien med en temperaturfølepunkt i hvert sammenkoblingselement, som irreversible ændrer farve ved høje kortslutningsstrømme, samt en QR-kode i sammenkoblingselementet med adgang til digital brugervejledning. For tekniske detaljer og komplet produktinformation henvises til producentens flyer/datablad:
Se datablad fra producenten
Typiske anvendelser
Anvendt til midlertidig jordforbindelse af frakoblede AC-systemer.
Anvendt til midlertidig jordforbindelse og samtidig kortslutning af frakoblede AC-systemer.
Specifikationer
Producent: HORSTMANN
Artikelnummer: 61-0104-003
Kabeltværsnit: 70 mm²
Nominel kortslutningsværdi: Ir = 13,8 kA (tr = 1 s)
Wire-/kabellængde: 2.000 mm
Kabelsko: hver ende med kabelsko med 13 mm hul
Konstruktion: kabler sammensat af højfleksible kobberledere med transparent isolation
Specifikation/standard: IEC 61230 (VDE 0683-100)
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
